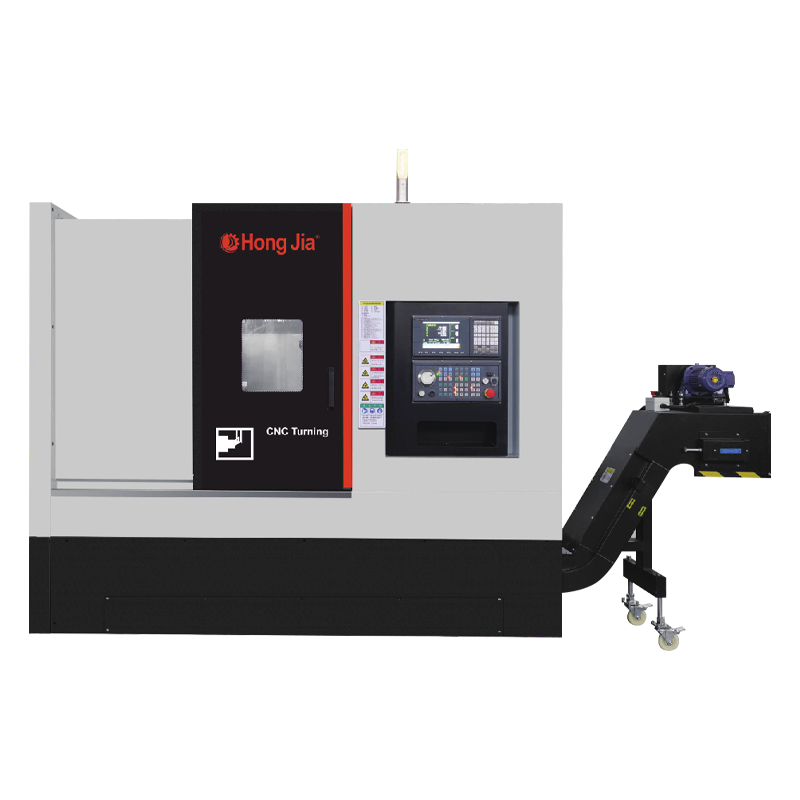

NC108D-Y Drawout Coyourtal Tank Tank Forizontal Center
مرکز چرخش افقی با یک مخزن خنک کننده بیرون کشش ، ذخیره مایع برش را از بدنه ابزار دستگاه جدا می کند و به طور موثری از خطر ابتلا به خوردگی مایعات بر روی قسمتهای دقیق ابزار دستگاه جلوگیری می کند و میزان خرابی ابزار ماشین ناشی از برش نشت مایعات را به شدت کاهش می دهد. مخزن آب مستقل نه تنها عملکرد کلی دستگاه ابزار را تقویت می کند بلکه باعث می شود بدن دستگاه دستگاه خشک و تمیز را خشک و تمیز نگه دارد و عمر خدمات تجهیزات را گسترش می دهد.
سیستم مجهز به حذف تراشه کارآمد کلید بهبود کارآیی پردازش و تمیز نگه داشتن ابزار ماشین است. این سیستم از فناوری پیشرفته حذف تراشه و طراحی ساختاری استفاده می کند ، که می تواند به سرعت و با دقت تراشه های مختلف تولید شده در طول پردازش را از بین ببرد ، به طور مؤثر از خرابی ابزار ماشین و کاهش دقت پردازش ناشی از تجمع تراشه جلوگیری می کند.
اصل کار نقاله تراشه کارآمد ساده و کارآمد است. در حین پردازش ، تراشه ها به سرعت جمع آوری و از طریق لوله حذف تراشه به منطقه جمع آوری شده منتقل می شوند. در طی این فرآیند ، نوار نقاله تراشه می تواند به طور هوشمندانه نوع و اندازه تراشه را شناسایی کند ، سرعت و نیروی حذف تراشه را تنظیم کرده و بهترین اثر حذف تراشه را تضمین کند. در عین حال ، نوار نقاله تراشه دارای سر و صدای عملیاتی کم است و در محیط عملیاتی تداخل نخواهد داشت. $ $
اطلاعات تولیدی
ظرفیت پردازش
1. تراش ، حفاری و کسل کننده می تواند انجام شود
2. ساختار اساسی استحکام بالا ، برای دستیابی به برش سنگین
3. توانایی برش عالی و دقت پردازش پایدار برای دستیابی به تولید بالا
4. از مخزن خنک کننده قرعه کشی برای تمیز کردن و برش آسان استفاده می شود
5. ظرفیت مخزن استاندارد: 125L
تنظیمات اصلی ماشین آلات

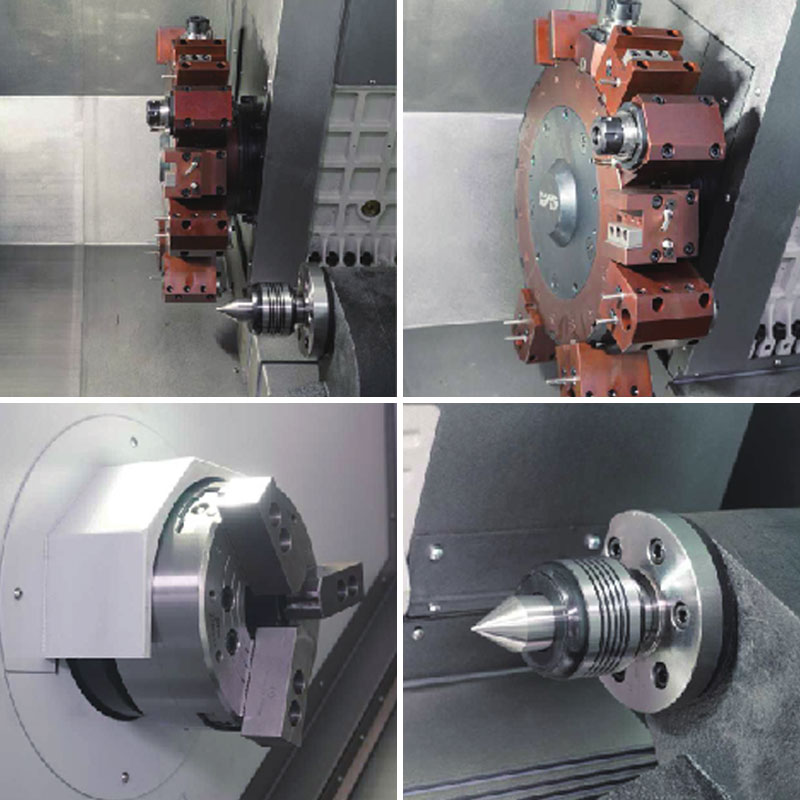

1. نسل جدید Sytec/22TB
2. موتور درایو نسل جدید
3. نسل جدید موتور دوک دو اسپندل Servo Servo استاندارد است
4. تایوان یا ژاپن راه آهن و پیچ
5. مخزن آب جداگانه
6. دستگاه حذف تراشه
7. فشار روغن سه پنجه
8. استاندارد با دوک سازی مکانیکی دقیق واحد با سرعت بالا
پارامتر فنی
| قسمت | واحد | NC-108D-Y | |
| حداکثر چرخاندن قطر روی تخت | مگنی | φ650 | |
| حداکثر قطر ماشینکاری (نوع دیسک) | مگنی | φ300 | |
| حداکثر. قطر MACHING (نوع شافت) | مگنی | φ350 | |
| حداکثر چرخاندن قطر روی اسکیت | مگنی | φ280 | |
| فاصله بین دو مرکز | مگنی | 500 | |
| حداکثر طول کار | مگنی | 460 | |
| حداکثر میله کراوات را از طریق قطر سوراخ | مگنی | φ52 | |
| محور اصلی | شکل بینی اسپیندل | A2-6 | |
| اسپیندل از طریق قطر سوراخ | مگنی | φ66 | |
| نوار داخلی دوک نخ ریسی | MT-6 | ||
| قابلیت نگهدارنده سه فک چاک | 8 | ||
| فرم عملکرد میله را بکشید | فشار هیدرولیکی | ||
| حداکثر سرعت دوک نخ ریسی | r/min | 4000 | |
| قدرت حرکتی اصلی | kW | 11/15 | |
| تغذیه کردن | سفر محور x | مگنی | 225 |
| سفر محور z | مگنی | 490 | |
| سرعت سریع محور x/z | م/دقیقه | 25 | |
| دقت | دقت موقعیت یابی (X/Z) | مگنی | 0.008/0.010 |
| دقت موقعیت یابی مکرر (x/z) | مگنی | 0.006/0.008 | |
| برج ابزار برق | شماره ابزار | 12 | |
| فرم رانندگی | خدمتکار | ||
| ارتفاع مرکز | مگنی | 170 | |
| زمان تغییر ابزار (T-T) | حرف | 0.2 | |
| مشخصات دارنده ابزار خسته کننده | مگنی | 32 | |
| مشخصات دارنده ابزار مربع | مگنی | 25 | |
| سرعت | r.p/min | 4000 | |
| قدرت موتور قدرت | kW | 3.6 | |
| گشتاور | N.M | 15 | |
| نوع پیشانی | BMT | 55 | |
| محور y | سفر محور y | مگنی | 100 |
| گشتاور موتور محور | N.M | 8.4 | |
| پیچ محور y | توپ | 3206 | |
| فرم راهنمای محور y | ریل های سخت مستطیل / ریل سیم | راه آهن مستطیل شکل | |
| دم | نوار آستین Tailstock | MT-5 | |
| حداکثر/دقیقه نگه داشتن طول قطعه کار | مگنی | 500/60 | |
| سپر ایمنی | کاملاً بسته | ||
| سیستم کنترل عددی | sytec22tb/ fanuc 0i-tf/ gsk988ta | ||
| وزن ماشین | کلوت | 4400 | |
| ابعاد کلی دستگاه (LXWXH) | مگنی | 2420x1700x2050 $ $ | |
در تماس باشید
شرکت فناوری Ningbo Hongjia CNC ، آموزشی ویبولیتین
شرکت فناوری Ningbo Hongjia CNC ، آموزشی ویبولیتین در سال 2006 آغاز شد و در سال 2018 تأسیس شد. در منطقه Qianwan New ، Ningbo City ، استان ژجیانگ ، بال جنوبی چین یانگ تسه منطقه دلتا منطقه واقع شده است. این شرکت متخصص در تحقیق ، توسعه ، تولید و فروش تجهیزات برش فلز CNC است. به عنوان یک چین NC108D-Y Drawout Coyourtal Tank Tank Forizontal Center supplier and custom NC108D-Y Drawout Coyourtal Tank Tank Forizontal Center companyHongjia CNC با قدرت فنی قوی و تجربه صنعت غنی ، متعهد است که راه حل های پیشرفته CNC را برای تأمین نیازهای مشتریان در صنایع مختلف ارائه دهد.
گیاه و تجهیزات
چه خبر است
-
در صنعت تولید فزاینده رقابتی امروز ، شرکت ها به طور فزاینده ای خواستار راه حل های با کارایی بالا ، با دقت بالا و بسیار یکپارچه هستند. Ningbo Hongjia CNC Technology Co. ، Ltd. ، یک تولید کننده حرفه ای با سرعت بالا ، دق...
بیشتر بخوانید -
یک دستگاه حفاری و ضربه زدن ابزاری ماشین آلات است که عملکردهای حفاری و ضربه زدن را با هم ترکیب می کند. در درجه اول برای حفاری سوراخ ها و ایجاد نخ های داخلی (ضربه زدن) در موادی مانند فلز ، پلاستیک و چوب استفاده می...
بیشتر بخوانید -
1. چرا صنعت هوافضا ترجیح می دهد مراکز چرخش افقی ؟ مزیت گرانش: از تغییر شکل کارگروه های بزرگ خودداری کنید مشکلات چرخشی عمودی: هنگام پردازش قطعه های سنگین (مانند دیسک های ...
بیشتر بخوانید
دانش صنعت
ویژگی های منحصر به فرد مرکز چرخش افقی مخزن خنک کننده Drawout چیست؟
1. طراحی سیستم خنک کننده نوآورانه
برجسته اصلی مرکز چرخش افقی مخزن خنک کننده Drawout طراحی سیستم خنک کننده نوآورانه آن است. سیستم های خنک کننده تراش سنتی اغلب مشکلاتی مانند اثر خنک کننده ضعیف و نگهداری دشوار دارند. مخزن خنک کننده این تراش یک طراحی قابل جابجایی را اتخاذ می کند ، که نه تنها برای نگهداری و تمیز کردن روزانه مناسب است ، بلکه تضمین می کند که خنک کننده همیشه تمیز است ، در نتیجه باعث بهبود راندمان خنک کننده و دقت ماشینکاری می شود. در عین حال ، مایع خنک کننده به طور مساوی روی قطعه کار و ابزار از طریق یک نازل دقیق اسپری می شود و به طور موثری دمای برش را کاهش می دهد و عمر سرویس ابزار را گسترش می دهد.
2. عملکرد چرخش افقی با دقت بالا
یکی دیگر از ویژگی های منحصر به فرد مرکز چرخش افقی مخزن خنک کننده Drawout ، مکانیسم چرخش افقی با دقت بالا است. این طرح باعث می شود که تراش بتواند به راحتی به چرخش و موقعیت یابی دقیق قطعه کار برسد و از این طریق نیازهای پردازش قطعات پیچیده را برآورده کند. در طی فرآیند پردازش ، دوک نخ ریسی و دم تراش می تواند همزمان حرکت کند تا اطمینان حاصل شود که قطعه کار در طول چرخش پایدار است.
Ningbo Hongjia CNC Technology Co. ، محصولات چاشنی CNC با مسئولیت محدود نیز در کنترل دقیق. این توری ها همچنین مجهز به سیستم های پیشرفته CNC هستند که می توانند به کنترل دقیق و تنظیم پارامترهای پردازش دست یابند ، باعث بهبود بیشتر کارایی پردازش و کیفیت قطعه کار می شوند.
3. قابلیت های پردازش قدرتمند و سازگاری
مرکز چرخش افقی مخزن خنک کننده Drawout همچنین دارای قابلیت پردازش قدرتمند و سازگاری گسترده است. چه در حال پردازش قطعه های بزرگ یا قطعات کوچک باشد ، این تراش به راحتی می تواند با آن کنار بیاید. ساختار بستر محکم آن و سیستم انتقال دقیق آن ، ثبات و دقت تراش را با سرعت بالا تضمین می کند. در عین حال ، تراش همچنین از انواع تنظیمات ابزار و فیکسچر پشتیبانی می کند و به آن امکان می دهد تا با مواد مختلف و نیازهای پردازش سازگار شود.
شرکت فناوری Ningbo Hongjia CNC ، محصولات چاشنی CNC با مسئولیت محدود نیز از نظر قابلیت های پردازش و سازگاری قابل تحسین است. این توری ها می توانند اشکال پیچیده مختلفی از قطعات مانند شفت ، دیسک ، آستین و غیره را پردازش کنند. در همان زمان ، آنها همچنین از انواع روش های پردازش ، مانند چرخش ، فرز ، حفاری ، کسل کننده و غیره پشتیبانی می کنند و دامنه کاربردی را گسترش می دهند.
4. عملیات و نظارت هوشمندانه
با توسعه فناوری تولید هوشمند ، مرکز چرخش افقی مخزن خنک کننده Drawout نیز عناصر هوشمند را در خود جای داده است. Lathes مدرن مجهز به سیستم های پیشرفته CNC و رابط های تعامل انسان و رایانه است و به اپراتورها امکان می دهد پارامترهای پردازش را به راحتی تنظیم و تنظیم کنند. در عین حال ، تراش همچنین از عملکردهای نظارت از راه دور و تشخیص گسل پشتیبانی می کند ، که می تواند وضعیت عملیاتی و شرایط غیر طبیعی تراش را در زمان واقعی منعکس کند و تسهیل نگهداری و نگهداری به موقع.
شرکت فناوری Ningbo Hongjia CNC ، با مسئولیت محدود همچنین به نتایج قابل توجهی در هوش Lathes CNC رسیده است. Lathes آنها مجهز به سیستم های پیشرفته CNC و فناوری سنسور است که می تواند پارامترهای مختلف و اطلاعات وضعیت را در طی فرآیند پردازش در زمان واقعی کنترل کند. این اطلاعات را می توان از طریق رابط تعامل انسان و رایانه ای نمایش داده و ضبط کرد ، که برای اپراتورها برای تجزیه و تحلیل و تنظیم مناسب است. $ $
