NC110 دقیق مرکز چرخش اسپیندل مکانیکی

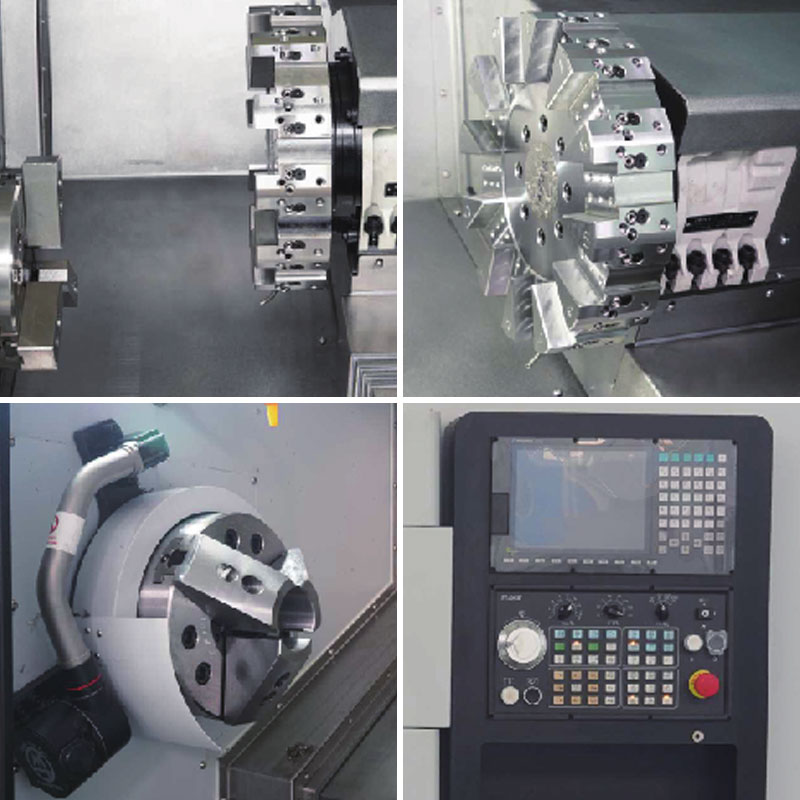

چاک سه فک هیدرولیک بخش مهمی از این مرکز چرخش افقی دوک دوک دوک دار دقیق است. طراحی آن به طور کامل ثبات و ایمنی بستن قطعه کار در هنگام پردازش را در نظر می گیرد. چاک سه فک حالت هیدرولیک درایو را اتخاذ می کند و نیروی بست پایدار را از طریق سیستم هیدرولیک فراهم می کند تا اطمینان حاصل شود که قطعه کار به دلیل لرزش یا نیروی خارجی در حین پردازش جابجا نمی شود و از این طریق از صحت و ایمنی پردازش اطمینان می دهد.
اسپیندل مکانیکی با دقت استاندارد با واحد پر سرعت داخلی از فناوری پیشرفته و مواد با کیفیت بالا ساخته شده است ، با قابلیت پردازش با سرعت بالا و با دقت بالا. واحد با سرعت بالا ، دوک نخ ریسی را قادر می سازد تا به راحتی چرخش با سرعت بالا را بدست آورد و از این طریق نیازهای عملیات برش و حفاری با سرعت بالا را برآورده می کند. چه پردازش دقیق کانتور یا عملیات حفاری با سرعت بالا باشد ، دوک نخ ریسی می تواند نتایج پردازش پایدار و دقیق را ارائه دهد. در عین حال ، چرخش با سرعت بالا همچنین می تواند بازده برش را بهبود بخشد ، چرخه پردازش را کوتاه کند و هزینه های تولید را کاهش دهد. $ $
اطلاعات تولیدی
ظرفیت پردازش
1. تراش ، حفاری و کسل کننده می تواند انجام شود
2. ساختار اساسی استحکام بالا ، برای دستیابی به برش سنگین
3. توانایی برش عالی و دقت پردازش پایدار برای دستیابی به تولید بالا
4. از مخزن خنک کننده قرعه کشی برای تمیز کردن و برش آسان استفاده می شود
5. ظرفیت مخزن استاندارد: 125L
تنظیمات اصلی ماشین آلات
1. نسل جدید SYTEC/22TA
2. موتور درایو نسل جدید
3. نسل جدید موتور دوک دو اسپندل Servo Servo استاندارد است
4. تایوان یا ژاپن راه آهن و پیچ
5. مخزن آب جداگانه
6. دستگاه حذف تراشه
7. فشار روغن سه پنجه
8. استاندارد با دوک سازی مکانیکی دقیق واحد با سرعت بالا
پارامتر فنی
| قسمت | واحد | NC-110 | |
| حداکثر چرخاندن قطر تخت | مگنی | φ750 | |
| حداکثر قطر ماشینکاری | مگنی | φ600 | |
| حداکثر طول کار | مگنی | 700 | |
| حداکثر میله کراوات را از طریق قطر سوراخ | مگنی | φ75 | |
| محور اصلی | شکل بینی اسپیندل | A2-8/11 | |
| اسپیندل از طریق قطر سوراخ | مگنی | φ86 | |
| نوار داخلی دوک نخ ریسی | MT-6 | ||
| قابلیت نگهدارنده سه فک چاک | 10 " | ||
| فرم عملکرد میله را بکشید | فشار هیدرولیکی | ||
| حداکثر سرعت دوک نخ ریسی | r/min | 2500 دقیقه -1 | |
| قدرت حرکتی اصلی | kW | 15/18.5 | |
| تغذیه کردن | سفر محور x | مگنی | 350 |
| سفر محور z | مگنی | 750 | |
| سرعت سریع محور x/z | م/دقیقه | 25 | |
| دقت | دقت موقعیت یابی (X/Z) | مگنی | 0.005 پوند |
| دقت موقعیت یابی مکرر (x/z) | مگنی | 0.003 پوند | |
| دوتا | شماره ابزار | 12 | |
| فرم رانندگی | خدمتکار | ||
| ارتفاع مرکز | مگنی | 100 | |
| زمان تغییر ابزار (T-T) | حرف | 0.2 | |
| مشخصات دارنده ابزار خسته کننده | مگنی | 50 | |
| مشخصات دارنده ابزار مربع | مگنی | 25 | |
| دم | نوار آستین Tailstock | MT-5 | |
| قطر آستین مرکزی | مگنی | φ80 | |
| حداکثر سفر آستین بالا | مگنی | 100 | |
| سپر ایمنی | کاملاً بسته | ||
| سیستم کنترل عددی | نسل جدید 22TA/fanuc oi-tf | ||
| وزن ماشین | کلوت | 5200 | |
| ابعاد کلی دستگاه (LXWXH) | مگنی | 2980 × 2200 × 1950 $ $ | |
