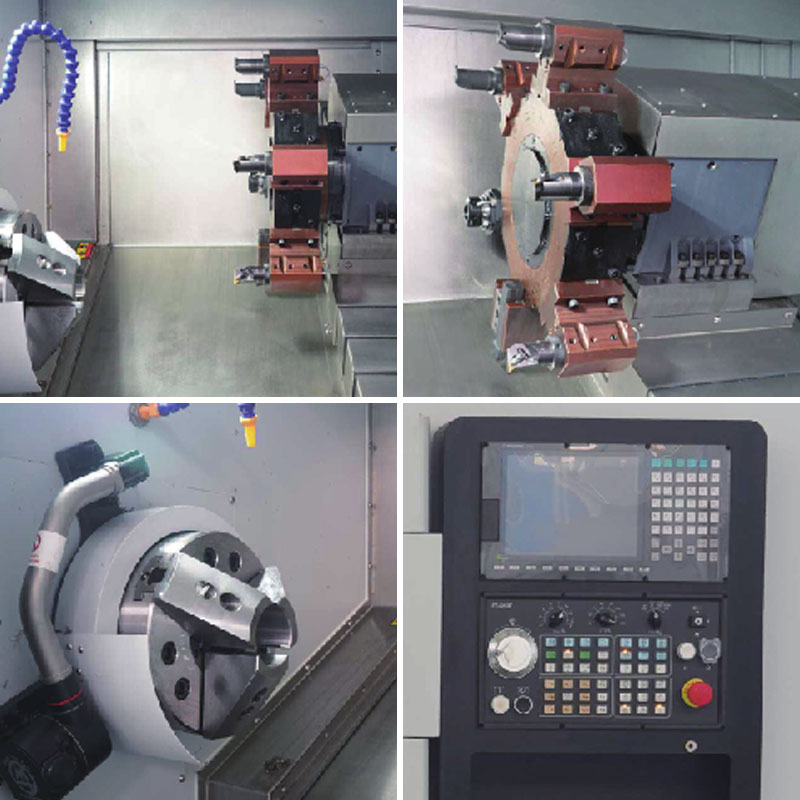

مرکز چرخش افقی موتور NC110D Drive Head
مرکز چرخش افقی موتور Power Head نه تنها عملکردهای سنتی پردازش تراش را دارد ، بلکه می تواند انواع عملیات پردازش مانند حفاری و کسل کننده را نیز انجام دهد. این تطبیق پذیری به یک دستگاه اجازه می دهد تا چندین فرآیند را انجام دهد ، زمان تعویض تجهیزات و انتقال قطعه کار را کاهش دهد و بازده پردازش کلی را بهبود بخشد.
این تجهیزات برای اطمینان از ثبات و دقت در طول پردازش ، یک طراحی ساختار اساسی با اعتبار بالا را اتخاذ می کنند. این طرح تجهیزات را قادر می سازد در برابر بار عظیمی که توسط برش سنگین ایجاد می شود مقاومت کند و همان دقت پردازش را حفظ کند ، در نتیجه نیازهای پردازش قطعات با دقت و با کیفیت بالا را برآورده می کند.
موتور Head Head جزء اصلی تجهیزات است. این سیستم فناوری پیشرفته و سیستم کنترل را برای دستیابی به تغذیه دقیق و سریع و حرکت چرخشی اتخاذ می کند. این سیستم قدرت با کارایی بالا نه تنها باعث افزایش راندمان پردازش می شود ، بلکه ثبات و قابلیت اطمینان روند پردازش را نیز تضمین می کند. $ $
اطلاعات تولیدی
ظرفیت پردازش
1. تراش ، حفاری و کسل کننده می تواند انجام شود
2. ساختار اساسی استحکام بالا ، برای دستیابی به برش سنگین
3. توانایی برش عالی و دقت پردازش پایدار برای دستیابی به تولید بالا
4. از مخزن خنک کننده قرعه کشی برای تمیز کردن و برش آسان استفاده می شود
5. ظرفیت مخزن استاندارد: 125L
تنظیمات اصلی ماشین آلات
1. نسل جدید حرفytec22ta
2. موتور درایو نسل جدید
3. نسل جدید موتور دوک دو اسپندل خدمتکار Servo استاندارد است
4. تایوان یا ژاپن راه آهن و پیچ
5. مخزن آب جداگانه
6. دستگاه حذف تراشه
7. فشار روغن سه پنجه
8. استاندارد با دوک سازی مکانیکی دقیق واحد با سرعت بالا
پارامتر فنی
| قسمت | واحد | NC-110D | |
| حداکثر چرخاندن قطر تخت | مگنی | φ750 | |
| حداکثر قطر ماشینکاری | مگنی | φ600 | |
| حداکثر طول کار | مگنی | 700 | |
| حداکثر میله کراوات را از طریق قطر سوراخ | مگنی | φ75 | |
| محور اصلی | شکل بینی اسپیندل | A2-8/11 | |
| اسپیندل از طریق قطر سوراخ | مگنی | φ86 | |
| نوار داخلی دوک نخ ریسی | MT-6 | ||
| قابلیت نگهدارنده سه فک چاک | 10 " | ||
| فرم عملکرد میله را بکشید | فشار هیدرولیکی | ||
| حداکثر سرعت دوک نخ ریسی | r/min | 2500 دقیقه -1 | |
| قدرت حرکتی اصلی | kW | 15/18.5 | |
| تغذیه کردن | سفر محور x | مگنی | 350 |
| سفر محور z | مگنی | 750 | |
| سرعت سریع محور x/z | م/دقیقه | 25 | |
| دقت | دقت موقعیت یابی (X/Z) | مگنی | 0.005 پوند |
| دقت موقعیت یابی مکرر (x/z) | مگنی | 0.003 پوند | |
| برج ابزار برق | شماره ابزار | 12 | |
| فرم رانندگی | Servo | ||
| ارتفاع مرکز | مگنی | 100 | |
| زمان تغییر ابزار (T-T) | S | 0.2 | |
| مشخصات دارنده ابزار خسته کننده | مگنی | 50 | |
| مشخصات دارنده ابزار مربع | مگنی | 25 | |
| سرعت | r.p/min | 4000 | |
| قدرت موتور قدرت | kW | 3.6 | |
| گشتاور | N.M | 15 | |
| نوع پیشانی | BMT | 65 | |
| دم | نوار آستین Tailstock | MT-5 | |
| قطر آستین مرکزی | مگنی | φ80 | |
| حداکثر سفر آستین بالا | مگنی | 100 | |
| سپر ایمنی | کاملاً بسته | ||
| سیستم کنترل عددی | نسل جدید 22TA/fanuc 0i-tf | ||
| وزن ماشین | کلوت | 5200 | |
| به طور کلی DIRNENSIONS دستگاه (LXWXH) | مگنی | 2980 × 2200 × 1950 $ $ | |
در تماس باشید
شرکت فناوری Ningbo Hongjia CNC ، آموزشی ویبولیتین
شرکت فناوری Ningbo Hongjia CNC ، آموزشی ویبولیتین در سال 2006 آغاز شد و در سال 2018 تأسیس شد. در منطقه Qianwan New ، Ningbo City ، استان ژجیانگ ، بال جنوبی چین یانگ تسه منطقه دلتا منطقه واقع شده است. این شرکت متخصص در تحقیق ، توسعه ، تولید و فروش تجهیزات برش فلز CNC است. به عنوان یک چین مرکز چرخش افقی موتور NC110D Drive Head supplier and custom مرکز چرخش افقی موتور NC110D Drive Head companyHongjia CNC با قدرت فنی قوی و تجربه صنعت غنی ، متعهد است که راه حل های پیشرفته CNC را برای تأمین نیازهای مشتریان در صنایع مختلف ارائه دهد.
گیاه و تجهیزات
چه خبر است
-
در صنعت تولید فزاینده رقابتی امروز ، شرکت ها به طور فزاینده ای خواستار راه حل های با کارایی بالا ، با دقت بالا و بسیار یکپارچه هستند. Ningbo Hongjia CNC Technology Co. ، Ltd. ، یک تولید کننده حرفه ای با سرعت بالا ، دق...
بیشتر بخوانید -
یک دستگاه حفاری و ضربه زدن ابزاری ماشین آلات است که عملکردهای حفاری و ضربه زدن را با هم ترکیب می کند. در درجه اول برای حفاری سوراخ ها و ایجاد نخ های داخلی (ضربه زدن) در موادی مانند فلز ، پلاستیک و چوب استفاده می...
بیشتر بخوانید -
1. چرا صنعت هوافضا ترجیح می دهد مراکز چرخش افقی ؟ مزیت گرانش: از تغییر شکل کارگروه های بزرگ خودداری کنید مشکلات چرخشی عمودی: هنگام پردازش قطعه های سنگین (مانند دیسک های ...
بیشتر بخوانید
دانش صنعت
ویژگی های پردازش با راندمان بالا مرکز چرخش افقی موتور درایو
1. خصوصیات ساختاری و راندمان بالا
مرکز چرخش افقی موتور سر را رانندگی کنید به طور کلی یک ساختار قاب گانری را اتخاذ می کند ، و بستر ماشین بیشتر از مواد بتونی پلیمری ساخته شده است که دارای عملکرد میرایی خوبی و هدایت حرارتی کم است که این امر منجر به بهبود دقت پردازش قالب می شود. مرکز چرخش افقی موتور درایو تولید شده توسط شرکت فناوری Ningbo Hongjia CNC ، با مسئولیت محدود این طرح ساختاری پیشرفته را برای اطمینان از ثبات و صحت ابزار دستگاه تحت عملیات پر سرعت اتخاذ می کند.
2. فناوری پیشرفته درایو
از نظر حالت درایو ، مرکز چرخش افقی موتور درایو از حرکت خطی سنتی (محور x/y/z) موتور و پیچ پیچ توپ به درایو موتور خطی فعلی توسعه یافته است. موتور خطی عنصر انتقال را که حرکت چرخشی را به حرکت خطی تبدیل می کند ، از بین می برد و از این طریق عملکرد پویا ، سرعت حرکت و دقت پردازش محور را به میزان قابل توجهی بهبود می بخشد. برخی از محصولات شرکت Ningbo Hongjia CNC Technology ، Ltd ، فناوری خطی درایو خطی را اتخاذ کرده اند که شتاب محور و سرعت سفر سریع ابزار ماشین را تا حد زیادی بهبود بخشیده است و از این طریق باعث افزایش چشمگیر راندمان تولید می شود.
علاوه بر این ، نوسان جدول دوار و نوسان و چرخش سر دوک نخ ریسی به طور گسترده ای توسط موتورهای گشتاور تحقق می یابد. موتور گشتاور یک موتور همزمان است که روتور آن به طور مستقیم به مؤلفه ثابت شده است تا بدون عناصر انتقال مکانیکی رانده شود. بنابراین ، از استحکام بار استاتیک و پویا بسیار بالایی برخوردار است ، که باعث بهبود دقت موقعیت یابی محور چرخشی و محور نوسان می شود.
3 اسپیندل برقی با دقت بالا
دوک برقی جزء اصلی مرکز چرخش افقی موتور درایو است. در پردازش سطوح آزاد قالب و کانتورهای پیچیده ، اغلب از آسیاب های انتهایی قطر کوچکتر استفاده می شود که به دوک برقی نیاز دارد تا سرعت بسیار بالایی داشته باشد. در حال حاضر ، سرعت دوک مراکز ماشینکاری با سرعت بالا در بازار عمدتا بین 18000 تا 42000r در دقیقه است ، در حالی که سرعت دوک برخی از محصولات با سطح بالا حتی می تواند به بیش از 54000R در دقیقه برسد. مرکز چرخش افقی موتور درایو Ningbo Hongjia CNC Technology ، Ltd مجهز به یک اسپیندل برقی با دقت بالا با سرعت بالا و پایداری خوب است که می تواند نیازهای پردازش قالب های مختلف پیچیده را برآورده کند.
به منظور اطمینان از پایداری دوک نخ ریسی برقی با سرعت بالا ، ابزار دستگاه نیز برای اندازه گیری دما ، جابجایی و لرزش به سنسورها مجهز شده است ، به طوری که برای نظارت بر افزایش دما ، جابجایی محوری و لرزش موتور ، بلبرینگ و دوک. این سنسورها داده های تصحیح را برای سیستم CNC فراهم می کنند تا سرعت دوک نخ ریسی و سرعت خوراک را اصلاح کنند ، پارامترهای پردازش را بهینه کنند و در نتیجه از دقت و کارآیی پردازش اطمینان حاصل کنند.
4. سیستم کنترل پیشرفته
سیستم کنترل CNC بخش مهمی از مرکز چرخش افقی موتور درایو است که تا حد زیادی سرعت ، دقت و کیفیت سطح پردازش ابزار ماشین را تعیین می کند. زمان پردازش بخش برنامه از سیستم های کنترل CNC با کیفیت بالا می تواند به طور کلی به کمتر از 0.5ms برسد ، که می تواند نیازهای پردازش در زمان واقعی جریان داده ها را در پردازش با سرعت بالا برآورده کند. مرکز چرخش افقی موتور درایو Ningbo Hongjia CNC Technology Co. ، Ltd مجهز به یک سیستم کنترل CNC پیشرفته برای اطمینان از ثبات و صحت ابزار با عملکرد با سرعت بالا است. $ $ $ $ $ $ $ $ $ $
