مرکز ماشینکاری عمودی

مرکز ماشینکاری عمودی یک تجهیزات ماشینکاری CNC با کارایی بالا است که برای ماشینکاری دقیق قطعات پیچیده مناسب است. این سیستم یک سیستم پیچ و نورد توپ در سطح C3 با دقت بالا ، مجهز به یاتاقان های سطح P4 و اتصالات سرعت دقیق برای اطمینان از استحکام بالا و موقعیت دقیق سه محور را اتخاذ می کند. مجهز به اسپیندل کوتاه بینی و پوشش محافظ SPEEDCN ، عملکردهای عملکرد و محافظت پایدار را فراهم می کند. مرکز ماشینکاری همچنین دارای یک سیستم در حال تغییر ابزار کاملاً اتوماتیک و یک دستگاه تعادل نیتروژن اختیاری برای بهبود کارآیی ماشینکاری و دقت ماشینکاری است. علاوه بر این ، دوک نخ ریسی با سرعت بالا ، سیستم خنک کننده آب و دستگاه متعادل کننده نیتروژن باعث افزایش عملکرد خود در ماشینکاری با سرعت بالا و با دقت بالا می شود. $ $

+ با ما تماس بگیرید

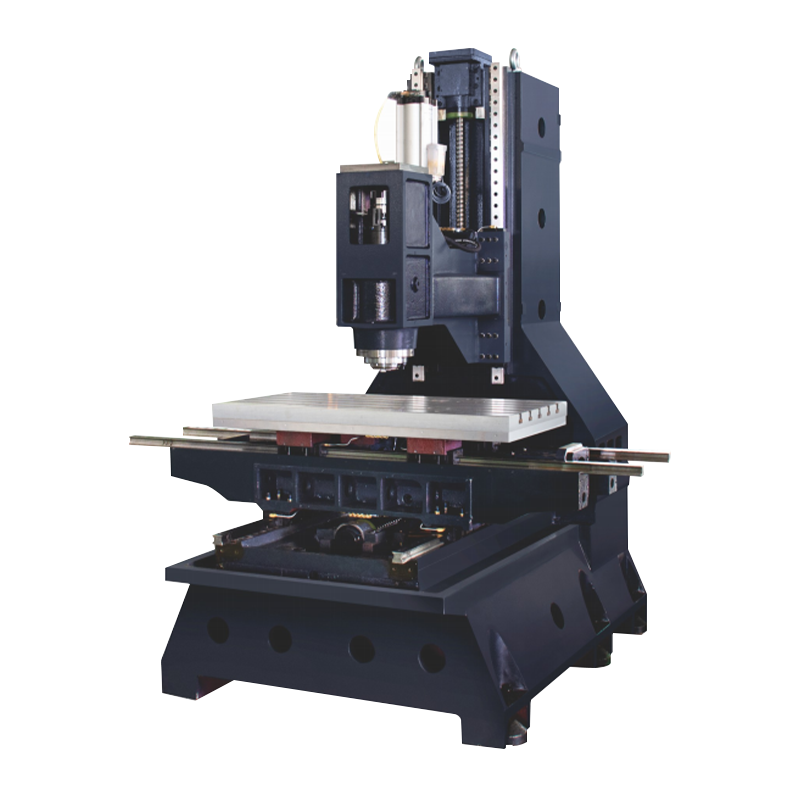

  • مرکز ماشینکاری عمودی
  • مرکز ماشینکاری عمودی

اطلاعات تولیدی

تنظیمات اصلی

سه محور "PMI یا Hiwin" یا "THK" پیچ های توپ درجه C3 را اتخاذ می کنند.
سه محور با راهنمای غلتکی "PMI یا Hiwin" یا "THK".
V6/V7 با "rexroth" یا "Shangyin" یا "Yintai" یا "Thk" پیچ توپ (محور z) غلتکی)
یاتاقان های درجه P4 برای هر سه محور
اتصالات سه محوره "Speedcn"
دوک های بینی کوتاه "Speedcn"
نگهبانان سه محوره "Speedcn"
نفتکش حجمی
سیلندرها (اسپیندل مستقیم با سیلندر تقویت کننده)
جعبه ابزار و ابزارهای تنظیم

تنظیمات اختیاری

BBT40-FOR120-15000 RPM نوع مستقیم ‘Speedcn" دوقلوی بینی بلند
bbt40-ud155-12000rpm نوع مستقیم ‘Speedcn’ اسپیندل بینی کوتاه
BT40-24T "تعویض ابزار Yitai".
ضد وزن نیتروژن
آب مرکزی به روزرسانی دوک نخ ریسی (نوع کمربند با مفصل دوار / نوع مستقیم بدون اتصال دوار)

پارامترهای فنی

مشخصات واحد V6 V7 V8 V10 v1270 v1370 v1380 v1570
سفر x/y/z مگنی 600*450*450 700*450*450 800*500*500 1000*600*600 1200*700*700 1300*700*700 1300*800*700 1500*700*700
منطقه میز مگنی 700*420 800*420 1000*500 1100*500 1400*700 1400*700 1400*800 1600*700
حداکثر بار جدول کلوت 250 250 450 450 700 700 700 1100
فاصله از بینی اسپیندل به میز مگنی 135-585 135-585 120-670 120-750 120-820 120-820 120-820 150-850
فاصله از مرکز دوک نخ تا سطح مسیر ستون مگنی 488 488 550 655 770 770 860 800
روی میز T-slot مگنی 14t*3*125 14t*3*125 18T*5*80 18t*5*100 18t*5*125 18t*5*125 18t*5*125 18t*5*125
سوراخ/قطر ضخیم دوک نخ ریسی r/min BBT40 (ф120) BBT40 (ф120) BT40 (ф155) BT40 (ф155) BT40 (ф155) BT40 (ф155) BT40 (ф155) BT40 (ф155)
سرعت دوک نخ ریسی r/min استاندارد: 12000 گزینه مستقیم: 15000 مستقیم استاندارد: 12000 گزینه مستقیم: 15000 مستقیم استاندارد: 12000 نوع مستقیم گزینه: 8000 نوع کمربند گزینه: 10000 نوع کمربند گزینه: 15000 نوع مستقیم استاندارد: 12000 نوع مستقیم گزینه: 8000 نوع کمربند گزینه: 10000 نوع کمربند گزینه: 15000 نوع مستقیم استاندارد: 8000 مستقیم
گزینه: 10000 نوع کمربند
گزینه: 12000 نوع کمربند
گزینه: 15000 نوع مستقیم
(x/y/z) Traverse Rapid م/دقیقه 48 48 48 36 36 36 36 24
ضد وزن محور z /میلی متر بدون وزن بدون وزن بدون وزن گزینه: ضد وزن نیتروژن گزینه: ضد وزن نیتروژن گزینه: ضد وزن نیتروژن گزینه: ضد وزن نیتروژن گزینه: ضد وزن نیتروژن
پیچ توپ استاندارد MM XY: 28*16 مهره تک Z: 32*16 مهره دوتایی xz: 32*16 آجیل دوتایی Y: 28*16 آجیل منفرد xzy: 36*16 مهره تک xzy: 40*12 آجیل دوتایی xzy: 40*12 آجیل دوتایی xzy: 40*12 آجیل دوتایی xzy: 40*12 آجیل دوتایی xzy: 40*12 آجیل دوتایی
MM اختیاری XY: 28*12 مهره تک Z: 32*12 مهره دوتایی xz: 32*16 مهره تک y: 28*16 مهره تک
راه راهنمای خطی (عرض راهرو خطی/تعداد لغزنده ها) مگنی XY: 30*2 Z: 35*2 XY: 30*2 Z: 35*2 xyz: 35*2 x: 35*2 yz: 45*2 xz: 45*3 y: 45*2 xz: 45*3 y: 45*2 xz: 45*3 y: 45*2 xz: 45*3 y: 45*2 (4 ریل)
وزن ماشین کلوت حدود 2700 تقریبا 2750 تقریبا 3100 تقریبا 3800 تقریبا 4800 تقریبا 5000 تقریبا 5200 تقریبا 6000 $ $
PREV: 1165a با سرعت بالا و مرکز ماشینکاری با دقت بالا
NEXT: مرکز ماشینکاری دو ستون

محصولات توصیه شده

در تماس باشید

+ SUBMIT
شرکت فناوری Ningbo Hongjia CNC ، آموزشی ویبولیتین
شرکت فناوری Ningbo Hongjia CNC ، آموزشی ویبولیتین
شرکت فناوری Ningbo Hongjia CNC ، آموزشی ویبولیتین در سال 2006 آغاز شد و در سال 2018 تأسیس شد. در منطقه Qianwan New ، Ningbo City ، استان ژجیانگ ، بال جنوبی چین یانگ تسه منطقه دلتا منطقه واقع شده است. این شرکت متخصص در تحقیق ، توسعه ، تولید و فروش تجهیزات برش فلز CNC است. به عنوان یک چین مرکز ماشینکاری عمودی supplier and custom مرکز ماشینکاری عمودی companyHongjia CNC با قدرت فنی قوی و تجربه صنعت غنی ، متعهد است که راه حل های پیشرفته CNC را برای تأمین نیازهای مشتریان در صنایع مختلف ارائه دهد.
گیاه و تجهیزات
  • ظاهر کارخانه
  • ظاهر کارخانه
  • تجهیزات
  • تجهیزات
  • تجهیزات
  • تجهیزات
  • تجهیزات
چه خبر است
دانش صنعت

مرکز ماشینکاری عمودی: ابزاری هوشمند برای تولید دقیق

مرکز ماشینکاری عمودی ، به عنوان یک تجهیزات پردازش CNC با کارایی بالا ، به ویژه برای پردازش دقیق قطعات پیچیده مناسب است. این نه تنها جوهر فناوری مدرن CNC را ادغام می کند ، بلکه از طریق پیکربندی بهینه شده یک سری از اجزای دقیق ، ثبات و دقت بالایی را نیز از فرآیند پردازش تضمین می کند. مرکز ماشینکاری عمودی تولید شده توسط Ningbo Hongjia CNC Technology Co. ، Ltd پیچ های توپ با دقت بالا و ریل های راهنمای نورد را در سطح C3 اتخاذ می کند. این پیکربندی به شدت استحکام و دقت موقعیت یابی سه محور ابزار ماشین را بهبود می بخشد. در عین حال ، با یاتاقان های سطح P4 و اتصالات دقیق SpeedCN ، پایداری و صحت فرآیند پردازش تضمین می شود و پایه ای محکم برای پردازش با دقت بالا فراهم می کند.

مؤلفه های اصلی: ضمانت دوگانه کیفیت و فناوری
در انتخاب مؤلفه های اصلی ، Hongjia CNC اصرار دارد که از مارک های برتر در صنعت استفاده کند ، مانند پیچ ​​های سطح C3 از PMI ، Hiwin یا THK و راهنماهای نورد از همان برند ، تا از حرکت با دقت بالا از ابزار در جهت سه محور اطمینان حاصل شود. به خصوص برای محور Z ، سری V6/V7 مجهز به پیچ های توپ و راهنماهای غلتکی از Rexroth ، Hiwin ، Yintai یا THK است که بیشتر ظرفیت بار و ثبات دستگاه را تقویت می کند. هر سه محور از یاتاقان های درجه P4 استفاده می کنند ، همراه با اتصالات دقیق با نام تجاری SpeedCN ، که به طور موثری خطاهای انتقال را کاهش می دهد و راندمان پردازش را بهبود می بخشد.

پردازش کارآمد: عملکرد و محافظت پایدار به همان اندازه مهم است
به منظور اطمینان از عملکرد برش پایدار و کارآمد ، مرکز ماشینکاری عمودی Hongjia CNC مجهز به دوک های کوتاه بینی SpeedCN است. طراحی آن نه تنها انتقال نیروی برش را بهینه می کند ، بلکه به طور موثری از آسیب دوک به زباله های تولید شده در طی فرآیند برش از طریق پوشش محافظ جلوگیری می کند و عمر خدمات تجهیزات را گسترش می دهد. علاوه بر این ، سیستم در حال تغییر ابزار کاملاً اتوماتیک دستگاه باعث افزایش کارایی پردازش می شود ، و دستگاه متعادل کننده نیتروژن اختیاری باعث می شود بار پویا در حرکت دوک نخ ریسی را متعادل کند تا بتواند عملکرد بسیار خوبی را در کارهای پردازش با دقت بالا حفظ کند.

پیکربندی انعطاف پذیر: نیازهای متنوع پردازش را برآورده کنید
به منظور تأمین نیازهای خاص مشتریان مختلف ، مرکز عمودی ماشینکاری Hongjia CNC تعداد زیادی از تنظیمات اختیاری را ارائه می دهد. به عنوان مثال ، مشتریان می توانند BBT40-Fer120-15000RPM Direct Type Speedcn Spindle بینی طولانی یا BBT40-FOR155-12000RPM SPEEDCN TYPE SPEEDCN کوتاه بینی کوتاه را برای برآورده کردن نیازهای مواد مختلف و مشکلات پردازش انتخاب کنند. در عین حال ، Changer Tool Brand Yitai 24T با ویژگی های سریع و دقیق خود ، پشتیبانی قوی دیگری برای بهبود راندمان پردازش ارائه می دهد. برای برنامه هایی که به دقت و ثبات بالاتری نیاز دارند ، می توانید یک سیستم ضد وزن نیتروژن را نیز انتخاب کرده و به یک سیستم خنک کننده آب مرکزی ارتقا دهید (به انواع مستقیم با و بدون اتصالات چرخشی تقسیم می شود). این تنظیمات باعث افزایش عملکرد دستگاه ابزار در محیط های با دقت بالا و پردازش با بار بالا می شود. $ $
