NC-106D-Y 3 محوره ماشینکاری همزمان مرکز چرخش افقی
مرکز چرخش افقی ماشینکاری همزمان 3 محور یک ابزار ماشین CNC با کارایی بالا با قابلیت ماشینکاری قدرتمند و پارامترهای فنی دقیق است. حداکثر قطر ماشینکاری آن φ230mm و حداکثر طول ماشینکاری 360 میلی متر است که برای ماشینکاری قطعات کاری با اندازه بزرگ مناسب است. حداکثر سرعت دوک نخ ریسی می تواند به 5000 دور در دقیقه برسد ، مجهز به انتهای اسپیندل A2-5 و اسپیندل φ56mm از طریق سوراخ ، از عملیات ماشینکاری کارآمد و پایدار پشتیبانی می کند. ابزار ماشین آلات برجک 12/15 ایستگاه را اتخاذ می کند ، مجهز به برجک برق BMT40/ER25 ، حداکثر سرعت سر قدرت 4000 دور در دقیقه و گشتاور سر قدرت 7.7N · M است که می تواند نیازهای ماشینکاری قطعات پیچیده را برآورده کند. سفر محور خوراک چهار جهت z ، x ، y و a را در بر می گیرد و سرعت حرکت سریع تا 20 متر در دقیقه است. نیاز انرژی کل دستگاه 13KVA است که برای نیازهای دقیق ماشینکاری در سناریوهای مختلف صنعتی مناسب است. ابزار ماشین آلات دارای اندازه کلی 2310 × 1510 × 2080mm و وزن کل 3800 کیلوگرم است که یک طراحی جمع و جور و پایدار را نشان می دهد. $ $
اطلاعات تولیدی
قابلیت پردازش
1. می توان چرخید ، حفاری. کسل کننده فرز پردازش بهره برداری
2. LT می تواند پردازش را همزمان با 3 محور تکمیل کند
3 ساختار اساسی استحکام بالا ، برای دستیابی به برش سنگین
4. توانایی برش عالی و دقت پردازش پایدار برای دستیابی به تولید بالا
5. از مخزن خنک کننده قرعه کشی برای تمیز کردن و برش آسان استفاده می شود
6. ظرفیت مخزن استاندارد: 100L

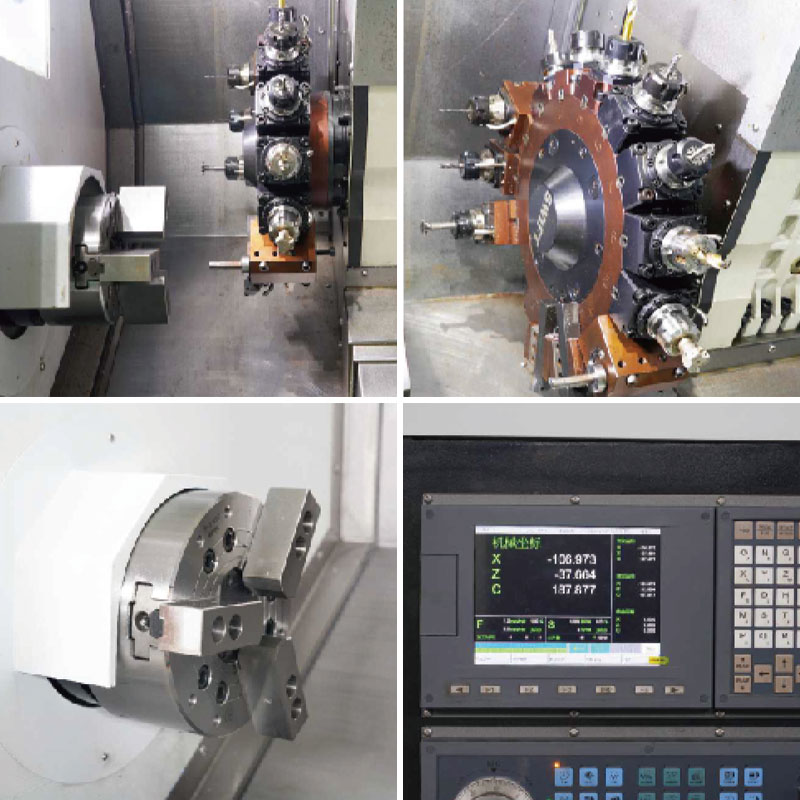

تنظیمات اصلی ماشین آلات
1. نسل جدید Sytec/22TB
2. موتور درایو نسل جدید و درایو دوک نخ ریسی
3. دوک موتوری با سرعت بالا ساخته شده استاندارد است
4. تایوان یا ژاپن راه آهن و پیچ
5. مخزن آب جداگانه
6. دستگاه حذف تراشه
7. فشار روغن سه پنجه
8. برج قدرت 12/15 ایستگاه های
پارامتر فنی
| قسمت | NC-106D-Y |
| حداکثر قطر ماشینکاری | φ230mm |
| حداکثر طول کار | 360 میلی متر |
| حداکثر قطر | 550 میلی متر |
| ابعاد چاک دوک نخ ریسی | 6/8 اینچ |
| حداکثر سرعت دوک نخ ریسی | 5000 دقیقه -1 |
| شکل دوک نخ ریسی | A2-5 |
| از طریق دیافراگم دوک نخ ریسی | φ56 میلی متر |
| قطر داخلی لوله انبساط دوک نخ ریسی | φ45mm |
| قطر داخلی بلبرینگ شفت اصلی | φ90mm |
| قدرت دوک | 11 کیلو وات |
| گشتاور اسپیندل | 35n.m |
| حداکثر گشتاور اسپیندل | 70n.m |
| تعداد سطوح برجک | 12/15 |
| دسته ابزار قطر بیرونی | 20x20 |
| صندلی کوچک | φ25mm |
| مدل سر قدرت برجک | BMT40/ER25 |
| حداکثر سرعت سر برجک | 4000 میلی متر -1 |
| قدرت موتور برش برج قدرت | 2.4 کیلو وات |
| گشتاور سر برجک | 7.7n.m |
| Axis Feed Axis Z/X Travel | Z: 370mm x: 185mm y: 70mm |
| شفت خوراک یک سفر جهت | پاسخ: 360 میلی متر |
| تغذیه شفت z/x موتور | 1.7 کیلو وات |
| سرعت شیفت سریع z/x | Z: 20m/min x: 20m/min |
| سرعت شیفت سریع a | پاسخ: 20 متر در دقیقه |
| ظرفیت منبع تغذیه | 13kva |
| ابعاد کلی دستگاه (LXWXH) | 2310 × 1510 × 2080 |
| وزن ماشین | 3800 کیلوگرم $ $ |
در تماس باشید
شرکت فناوری Ningbo Hongjia CNC ، آموزشی ویبولیتین
شرکت فناوری Ningbo Hongjia CNC ، آموزشی ویبولیتین در سال 2006 آغاز شد و در سال 2018 تأسیس شد. در منطقه Qianwan New ، Ningbo City ، استان ژجیانگ ، بال جنوبی چین یانگ تسه منطقه دلتا منطقه واقع شده است. این شرکت متخصص در تحقیق ، توسعه ، تولید و فروش تجهیزات برش فلز CNC است. به عنوان یک چین NC-106D-Y 3 محوره ماشینکاری همزمان مرکز چرخش افقی supplier and custom NC-106D-Y 3 محوره ماشینکاری همزمان مرکز چرخش افقی companyHongjia CNC با قدرت فنی قوی و تجربه صنعت غنی ، متعهد است که راه حل های پیشرفته CNC را برای تأمین نیازهای مشتریان در صنایع مختلف ارائه دهد.
گیاه و تجهیزات
چه خبر است
-
در صنعت تولید فزاینده رقابتی امروز ، شرکت ها به طور فزاینده ای خواستار راه حل های با کارایی بالا ، با دقت بالا و بسیار یکپارچه هستند. Ningbo Hongjia CNC Technology Co. ، Ltd. ، یک تولید کننده حرفه ای با سرعت بالا ، دق...
بیشتر بخوانید -
یک دستگاه حفاری و ضربه زدن ابزاری ماشین آلات است که عملکردهای حفاری و ضربه زدن را با هم ترکیب می کند. در درجه اول برای حفاری سوراخ ها و ایجاد نخ های داخلی (ضربه زدن) در موادی مانند فلز ، پلاستیک و چوب استفاده می...
بیشتر بخوانید -
1. چرا صنعت هوافضا ترجیح می دهد مراکز چرخش افقی ؟ مزیت گرانش: از تغییر شکل کارگروه های بزرگ خودداری کنید مشکلات چرخشی عمودی: هنگام پردازش قطعه های سنگین (مانند دیسک های ...
بیشتر بخوانید
دانش صنعت
در ساخت مدرن ، دستگاه های CNC با دقت بالا و با راندمان بالا به ابزاری مهم برای شرکتها تبدیل شده اند تا رقابت خود را ارتقا دهند. به عنوان یک تجهیزات حرفه ای برش فلزی CNC ، شرکت تولید و فروش ، شرکت Ningbo Hongjia CNC Technology ، Ltd متعهد است که راه حل های پیشرفته CNC را با قدرت فنی قوی و تجربه صنعت غنی در اختیار مشتریان قرار دهد. در میان آنها ، مرکز چرخش افقی ماشینکاری همزمان 3 محور یک ابزار ماشین CNC با کارایی بالا است که از نیازهای دقیق ماشینکاری صنایع مختلف با قابلیت ماشینکاری عالی و پارامترهای فنی دقیق پشتیبانی می کند.
قابلیت های ماشینکاری کارآمد و دقیق
در مرکز چرخش افقی ماشینکاری همزمان 3 محور دارای قابلیت ماشینکاری عالی ، با حداکثر قطر ماشینکاری φ230mm و حداکثر طول ماشینکاری 360 میلی متر ، مناسب برای ماشینکاری قطعات مختلف با اندازه بزرگ است. سرعت دوقلوی آن می تواند تا 5000 دور در دقیقه برسد ، مجهز به انتهای اسپیندل A2-5 و یک اسپیندل φ56mm از طریق سوراخ ، که می تواند عملکرد ماشینکاری پایدار را با سرعت بالا حفظ کند. این خصوصیات تجهیزات را به ویژه در صنایعی مانند هوافضا ، تولید خودرو و ابزارهای دقیق مورد استفاده قرار می دهد.
پیکربندی برجک قدرتمند
ابزار دستگاه یک برجک 12/15 ایستگاه را اتخاذ می کند و مجهز به برجک برق BMT40/ER25 است. حداکثر سرعت سر قدرت به 4000 دور در دقیقه می رسد و گشتاور 7.7N · M را دارد که می تواند نیازهای پردازش قطعات پیچیده را برآورده کند. استفاده از برجک برق ، ابزار دستگاه را قادر می سازد تا چندین فرآیند مانند فرز ، حفاری و ضربه زدن در یک بست را انجام دهد ، باعث بهبود کارایی پردازش و کاهش خطاها و بهبود سازگاری محصول شود.
کنترل پیوند چند محوره دقیق
سفر محور خوراک از مرکز چرخش افقی ماشینکاری همزمان 3 محوره چهار جهت را پوشش می دهد: Z ، X ، Y و A و سرعت حرکت سریع تا 20 متر در دقیقه است و از کارآیی و صحت فرآیند پردازش اطمینان می دهد. فناوری پردازش همزمان ، ابزار دستگاه را قادر می سازد تا حرکت را در چندین محور هماهنگ کند و از این طریق به پردازش سطح پیچیده تر و تولید قسمت با دقت بالا برسد. این ویژگی به ویژه در صنعت تولید دقیق نیاز دارد.
ساختار جمع و جور و پایدار
ابعاد کلی ابزار ماشین آلات 2080 × 1510 × 2080 میلی متر ، با وزن کلی 3800 کیلوگرم است. این ساختار جمع و جور و پایدار است و می تواند در طول کار طولانی مدت مقاومت در برابر لرزش عالی را حفظ کند تا از دقت پردازش اطمینان حاصل شود. علاوه بر این ، تقاضای برق کل دستگاه 13KVA است که نه تنها الزامات پردازش با شدت بالا را برآورده می کند ، بلکه قابلیت کنترل مصرف انرژی خوبی نیز دارد.
مناسب برای انواع کاربردهای صنعتی
به عنوان یک دستگاه ماشین CNC با کارایی بالا ، مرکز چرخش افقی ماشینکاری همزمان 3 محور به طور گسترده در زمینه های مختلف تولید دقیق مورد استفاده قرار می گیرد. این که آیا این قطعات خودرو ، تجهیزات پزشکی ، تجهیزات ارتباطات الکترونیکی یا صنعت هوافضا است ، این ابزار می تواند با قابلیت های پردازش کارآمد و پایدار ، بهره وری عالی تولید و کیفیت پردازش با کیفیت بالا را در اختیار شرکت ها قرار دهد.
پیشرو در پشتیبانی فنی و خدمات پس از فروش
شرکت فناوری Ningbo Hongjia CNC ، با مسئولیت محدود همواره به مفهوم "نوآوری فن آوری و تعالی کیفیت" ، عملکرد مداوم محصول بهینه شده و پشتیبانی فنی حرفه ای و خدمات کامل پس از فروش را ارائه داده است. با استفاده از فناوری پیشرفته تولید و کنترل دقیق کیفیت ، Hongjia CNC تضمین می کند که هر ابزار ماشین CNC که از کارخانه خارج می شود عملکرد با کیفیت بالا دارد و ارزش تولید بیشتری را برای مشتریان ایجاد می کند. $ $
