خانه / محصولات / سری چرخش و فرز CNC افقی / NC-106DS مرکز چرخاندن افقی Docking Docking Docking Docking Docking NC-106DS مرکز چرخاندن افقی Docking Docking Docking Docking Docking

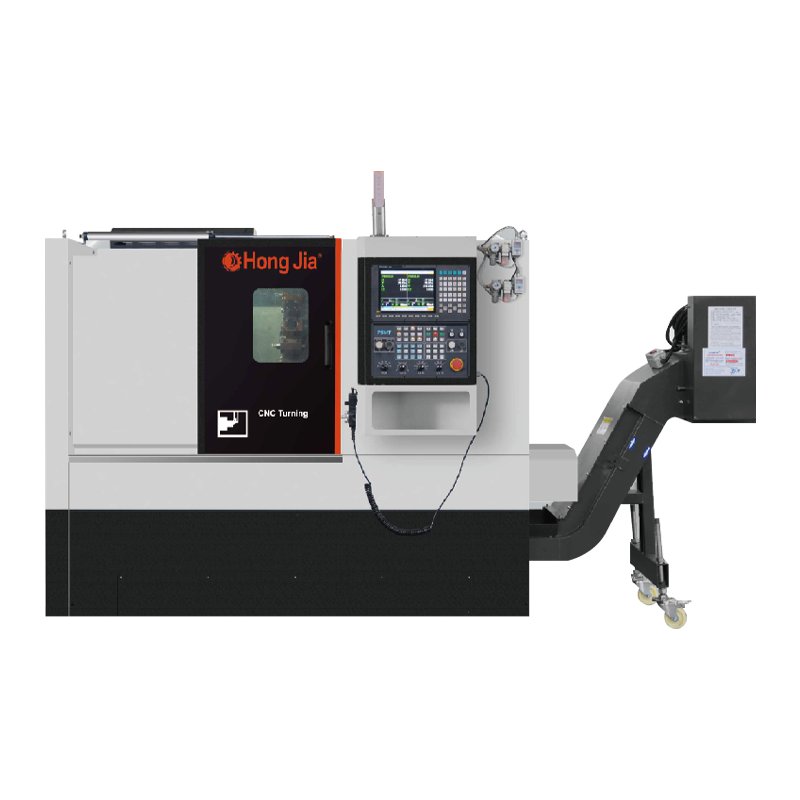

مرکز چرخش افقی Docking Docking Automatic Docking یک ابزار پیشرفته ماشین است که چندین کارکرد پردازش مانند چرخش ، حفاری ، کسل کننده ، فرز و ضربه زدن را ادغام می کند. طراحی منحصر به فرد دو قلو آن ، متوجه اتصال اتوماتیک قطعه کار بین دو دوک نخ ریسی شده و باعث افزایش کارایی و دقت پردازش می شود.
ساختار دو قلو می تواند به اتصال یکپارچه قطعه کار بین دو دوک نخ نیز دست یابد ، تعداد زمان بستن را کاهش داده و کارایی پردازش را بهبود ببخشد. دوک نخ ریسی دارای عملکرد پایدار و سرعت بالایی است که برای پردازش دقیق مواد مختلف مناسب است. این مجموعه چندین کارکرد پردازش مانند چرخش ، حفاری ، کسل کننده ، فرز و ضربه زدن را برای تأمین نیازهای پردازش یک بار قطعات پیچیده ادغام می کند.
مخزن مایع خنک کننده یک طرح کشش را اتخاذ می کند ، که تمیز کردن و حفظ آن برای کاربران راحت است و از عملکرد پایدار طولانی مدت ابزار ماشین اطمینان می دهد. خنک کننده برای خنک کردن موثر منطقه برش و گسترش عمر سرویس ابزار پخش می شود. $ $
اطلاعات تولیدی
قابلیت پردازش
1. تراش ، حفاری و کسل کننده می تواند انجام شود
2. ساختار اساسی استحکام بالا ، برای دستیابی به برش سنگین
3. توانایی برش عالی و دقت پردازش پایدار برای دستیابی به تولید بالا
4. از مخزن خنک کننده قرعه کشی برای تمیز کردن و برش آسان استفاده می شود
5. ظرفیت مخزن استاندارد: 100L
تنظیمات اصلی ماشین آلات
1. نسل جدید Sytec/22TB
2. موتور درایو نسل جدید و درایو دوک نخ ریسی
3. دوک موتوری با سرعت بالا ساخته شده استاندارد است
4. تایوان یا ژاپن راه آهن و پیچ
5. مخزن آب جداگانه
6. دستگاه حذف تراشه
7. فشار روغن سه پنجه
8. برج قدرت 15 ایستگاه
پارامتر فنی
| قسمت | NC-106DS |
| حداکثر قطر ماشینکاری | φ160 میلی متر |
| حداکثر طول کار | 250 میلی متر |
| حداکثر قطر | 500 میلی متر |
| ابعاد چاک دوک نخ ریسی | 6/8 اینچ |
| شکل پایان دوک نخ ریسی | 5000 دقیقه -1 |
| از طریق دیافراگم دوک نخ ریسی | A2-5 |
| قطر داخلی لوله انبساط دوک نخ ریسی | φ56 میلی متر |
| قطر داخلی بلبرینگ شفت اصلی | φ45mm |
| قدرت دوک | φ80mm |
| گشتاور اسپیندل | 11 کیلو وات |
| حداکثر گشتاور اسپیندل | 35n.m |
| تعداد سطوح برجک | 70n.m |
| دسته ابزار قطر بیرونی | 15 |
| صندلی کوچک | 20x20 |
| مدل سر قدرت برجک | φ25mm |
| حداکثر سرعت سر برجک | BMT40/ER25 |
| قدرت موتور برش برج قدرت | 4000 دقیقه -1 |
| گشتاور سر برجک | 2.4 کیلو وات |
| گشتاور سر برجک | 7.7n.m |
| Axis Feed Axis Z/X Travel | Z: 370mm x: 185mm |
| شفت خوراک یک سفر جهت | پاسخ: 360 میلی متر |
| تغذیه شفت z/x موتور | 1.7 کیلو وات |
| سرعت شیفت سریع z/x | Z: 20m/min x: 20m/min |
| سرعت شیفت سریع a | پاسخ: 20 متر در دقیقه |
| قدرت شافت پشت | 3.7 کیلو وات |
| حداکثر سرعت شافت عقب | 4500 دقیقه -1 |
| باکشی کردن | A2-4 |
| پشتی دوک را از طریق دیافراگم | φ36 میلی متر |
| شافت پشت چاک | 5 اینچ |
| گشتاور دارای نشانگر پشتی | 14.1 N.M |
| حداکثر گشتاور شافت عقب | 30 N.M |
| ظرفیت منبع تغذیه | 13kva |
| ابعاد کلی دستگاه (LXWXH) | 2260 × 1560 × 1715 میلی متر (بدون نقاله تراشه） دستگاه حذف تراشه شامل نمی شود |
| وزن ماشین | 3800 کیلوگرم $ $ |
در تماس باشید
شرکت فناوری Ningbo Hongjia CNC ، آموزشی ویبولیتین
شرکت فناوری Ningbo Hongjia CNC ، آموزشی ویبولیتین در سال 2006 آغاز شد و در سال 2018 تأسیس شد. در منطقه Qianwan New ، Ningbo City ، استان ژجیانگ ، بال جنوبی چین یانگ تسه منطقه دلتا منطقه واقع شده است. این شرکت متخصص در تحقیق ، توسعه ، تولید و فروش تجهیزات برش فلز CNC است. به عنوان یک چین NC-106DS مرکز چرخاندن افقی Docking Docking Docking Docking Docking supplier and custom NC-106DS مرکز چرخاندن افقی Docking Docking Docking Docking Docking companyHongjia CNC با قدرت فنی قوی و تجربه صنعت غنی ، متعهد است که راه حل های پیشرفته CNC را برای تأمین نیازهای مشتریان در صنایع مختلف ارائه دهد.
گیاه و تجهیزات
چه خبر است
-
در صنعت تولید فزاینده رقابتی امروز ، شرکت ها به طور فزاینده ای خواستار راه حل های با کارایی بالا ، با دقت بالا و بسیار یکپارچه هستند. Ningbo Hongjia CNC Technology Co. ، Ltd. ، یک تولید کننده حرفه ای با سرعت بالا ، دق...
بیشتر بخوانید -
یک دستگاه حفاری و ضربه زدن ابزاری ماشین آلات است که عملکردهای حفاری و ضربه زدن را با هم ترکیب می کند. در درجه اول برای حفاری سوراخ ها و ایجاد نخ های داخلی (ضربه زدن) در موادی مانند فلز ، پلاستیک و چوب استفاده می...
بیشتر بخوانید -
1. چرا صنعت هوافضا ترجیح می دهد مراکز چرخش افقی ؟ مزیت گرانش: از تغییر شکل کارگروه های بزرگ خودداری کنید مشکلات چرخشی عمودی: هنگام پردازش قطعه های سنگین (مانند دیسک های ...
بیشتر بخوانید
دانش صنعت
در صنعت تولید مدرن ، تجهیزات پردازش کارآمد ، دقیق و خودکار در حال تبدیل شدن به یک ضمانت مهم برای رقابت شرکت ها است. شرکت فناوری CNC Ningbo Hongjia ، Ltd ، به عنوان یک شرکت تجهیزات برش فلزی CNC در صنعت ، R&D ، شرکت تولید و فروش ، راه حل های پیشرفته CNC را با قدرت فنی قوی و تجربه صنعت غنی در اختیار مشتریان قرار می دهد تا نیازهای پردازش صنایع مختلف را برآورده کند. در میان آنها ، مرکز چرخش افقی اتصال خودکار دو اسپین یک ابزار ماشین آلات پیشرفته با کارایی بالا و کارآمد است که توسط آن راه اندازی شده است.
قابلیت های پردازش کارآمد و دقیق
مرکز چرخاندن افقی Docking Automatic Docking Docking Docking ، چندین کارکرد پردازش مانند چرخش ، حفاری ، کسل کننده ، فرز و ضربه زدن را ادغام می کند. طراحی منحصر به فرد دوتایی آن ، متوجه اتصال اتوماتیک قطعه های کار بین دو اسپیندل می شود و باعث افزایش کارایی و دقت پردازش می شود. چه تولید انبوه باشد یا پردازش با دقت بالا قطعات پیچیده ، ابزار دستگاه می تواند عملکرد عالی را نشان دهد.
ساختار اساسی قدرتمند
ابزار ماشین آلات یک طراحی ساختار اساسی با اعتبار بالا را اتخاذ می کند ، که می تواند در برابر عملیات برش سنگین مقاومت کند و عملکرد پایدار طولانی مدت را تضمین کند. در عین حال ، مجهز به نسل جدیدی از سیستم کنترل SYTEC/22TB و نسل جدیدی از درایوهای درایو و درایوهای اسپیندل است و یک فرآیند پردازش کارآمد و دقیق را تضمین می کند. علاوه بر این ، ابزار دستگاه دارای یک دوک نخ ریسی با سرعت بالا است که می تواند نیازهای پردازش با سرعت بالا و با دقت بالا را برآورده کند و نتایج پردازش با کیفیت بالاتری را در اختیار مشتریان قرار دهد.
پیکربندی و فناوری پیشرفته

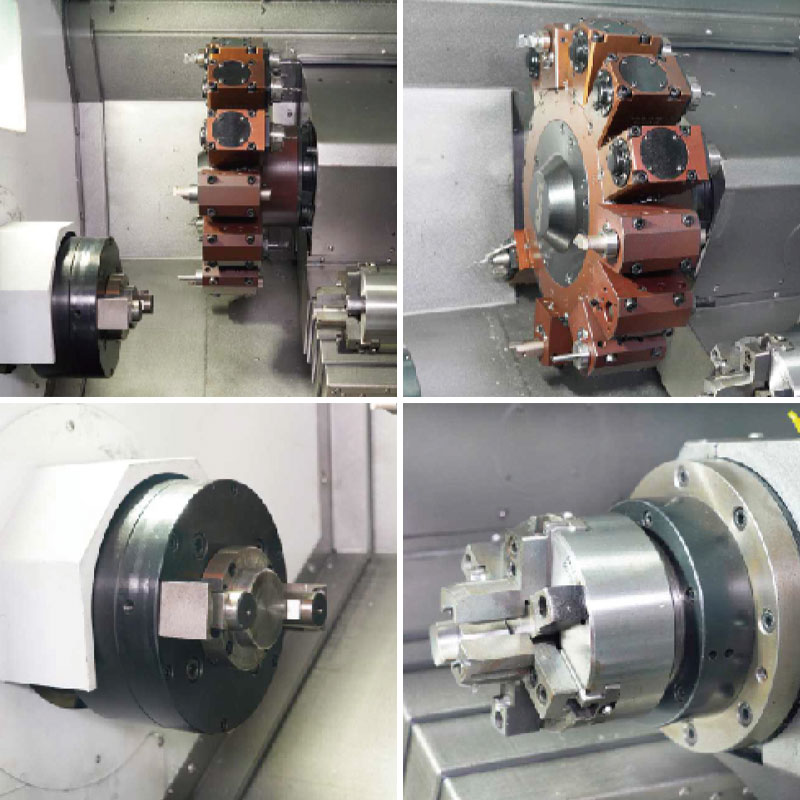

مرکز چرخش افقی اتصال خودکار دو اسپینر مجهز به ریل های راهنما و پیچ های سرب است که از تایوان یا ژاپن وارد می شود تا از صحت و دوام ابزار دستگاه اطمینان حاصل شود. در عین حال ، طراحی مستقل مخزن آب و مجهز به تراشه مجهز به تمیز کردن راحت تر و به طور مؤثر راندمان نگهداری تجهیزات را بهبود می بخشد. علاوه بر این ، ابزار دستگاه همچنین دارای یک چاک سه جانبه هیدرولیک و یک برجک قدرت 15 ایستگاه است که باعث افزایش انعطاف پذیری پردازش می شود و آن را قادر می سازد تا با نیازهای پردازش پیچیده تر و متنوع تر مقابله کند.
سیستم خنک کننده و حذف تراشه مناسب
در طی فرآیند پردازش ، کیفیت سیستم خنک کننده به طور مستقیم بر کیفیت کار و عمر ابزار تأثیر می گذارد. مرکز چرخشی خودکار اتصال به صورت خودکار دو اسپین ، یک طراحی مخزن آب خنک کننده را به اتمام می رساند ، که باعث می شود تمیز کردن خنک کننده آسانتر شود. ظرفیت استاندارد مخزن آب 100L است که می تواند نیازهای خنک کننده پردازش طولانی مدت را برآورده کند و خطای دقیق ناشی از افزایش دما را کاهش دهد.
کاربرد صنعت و مزایای بازار
مرکز چرخش افقی اتصال خودکار دو اسپینر به طور گسترده در بسیاری از صنایع مانند تولید خودرو ، هوافضا ، قالب های دقیق ، دستگاه های پزشکی و غیره به دلیل استحکام بالا ، دقت بالا و راندمان بالا مورد استفاده قرار می گیرد. ادغام چند منظوره آن به شرکتها اجازه می دهد تا چندین کار پردازش را در همان تجهیزات انجام دهند ، زمان تغییر دستگاه و اشکال زدایی را کاهش داده و کارایی تولید را بهبود بخشند.
شرکت فناوری Ningbo Hongjia CNC ، با مسئولیت محدود همواره به نوآوری تکنولوژیکی و عملکرد محصول بهینه شده برای پاسخگویی به نیازهای در حال تغییر بازار پایبند بوده است. مرکز چرخش افقی اتصال خودکار دو اسپین ، برای بسیاری از شرکت ها برای بهبود بهره وری پردازش و اطمینان از کیفیت محصول با مفهوم طراحی پیشرو ، عملکرد پایدار و سطح هوش عالی به یک انتخاب مهم تبدیل شده است. $ $ $
