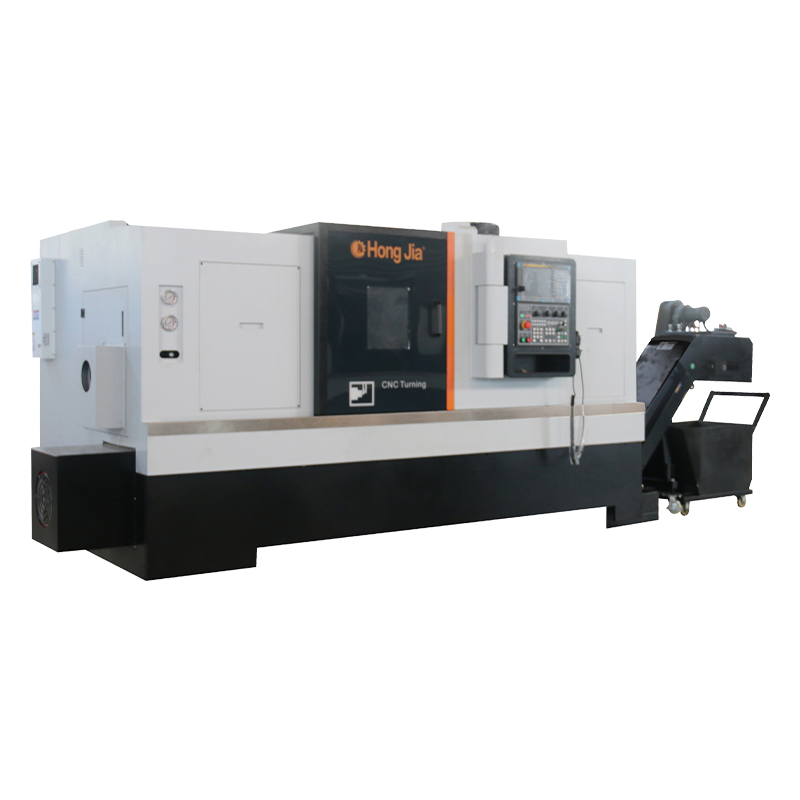

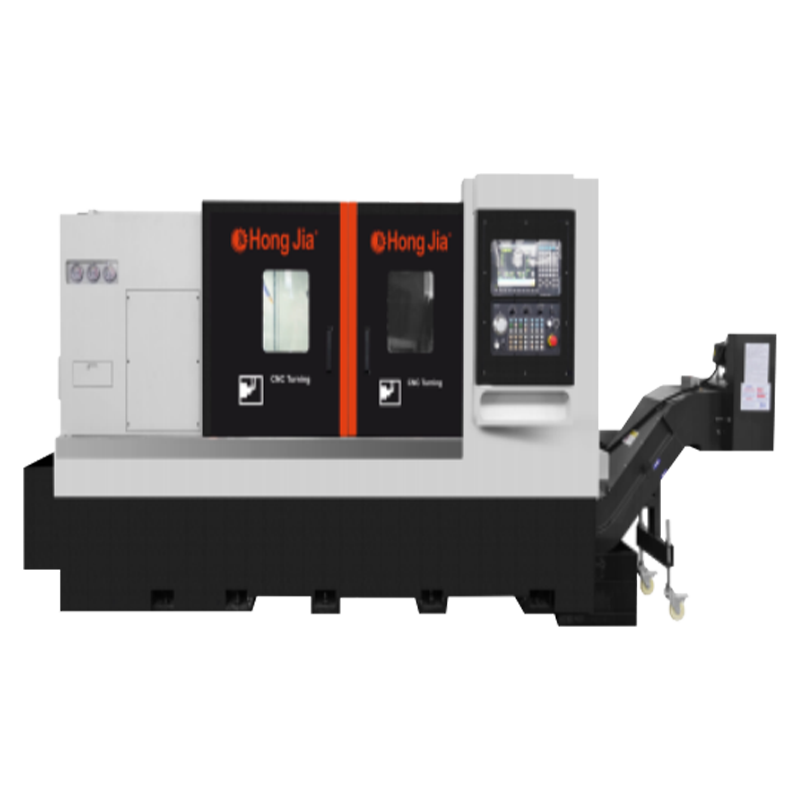

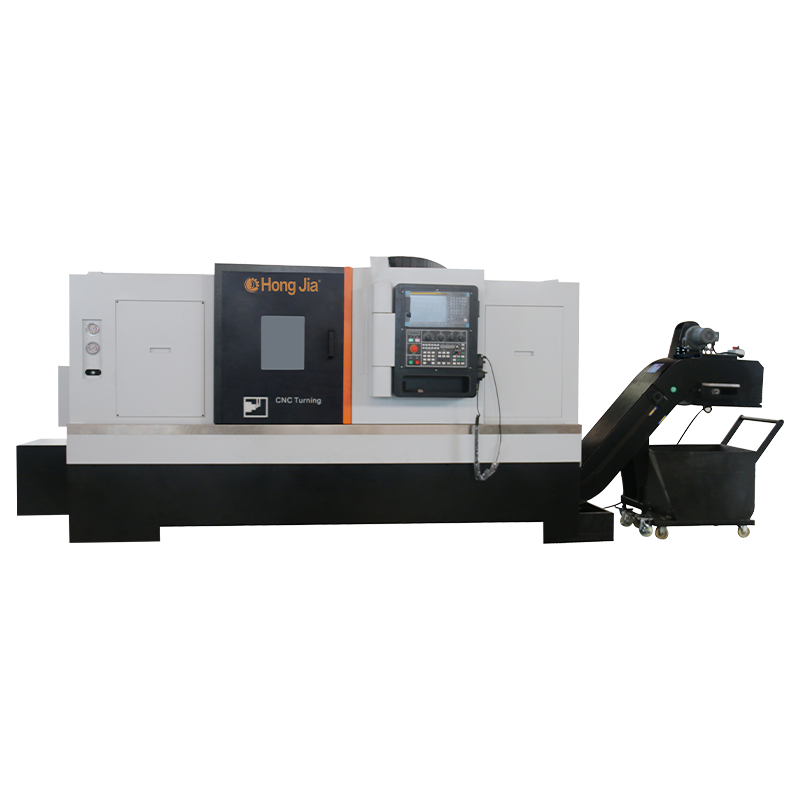

تراش NC-115/1000 CNC

تراش NC-115/1000 CNC مجهز به سیستم کنترل استاندارد FANUC0I-TF ژاپنی است.
طراحی ، ساخته و آزمایش شده با رعایت کامل با رتبه بندی مرکز چرخش ISO NC-115 (دقت استاتیک ، عملکرد ابعادی و برش).
حداکثر سفر محور x 320 میلی متر ، حداکثر سفر محور Z 1000 میلی متر است و این ارقام بر اساس یک چاک استاندارد 18.0 (380 میلی متر) با دقت موقعیت یابی محور Z 0.008 میلی متر و تکرارپذیری 0.005 میلی متر است.

محل کار گسترده تختخواب برای ماشینکاری در اندازه های مختلف مناسب است: حداکثر قطر دوار 730 میلی متر ، حداکثر قطر قطعات ماشینکاری 550 میلی متر ، حداکثر قطر قطعات ماشینکاری 550 میلی متر ، حداکثر قطر قطعات ماشینکاری 550 میلی متر است.
NC115-1000 CNC Lathe که توسط Hongjia طراحی و ساخته شده است ، 30 درجه ای جدایی ناپذیر را اتخاذ می کند. ساختار بستر تمایل ، استحکام خوب و دوام. تمام ساختار و طراحی ریخته گری تجزیه و تحلیل عناصر محدود معکوس را اتخاذ می کنند. روش طراحی منحصر به فرد Hongjia تضمین می کند که تمام ابزارهای ماشین آلات از استحکام ساختاری علمی و معقول تری برخوردار هستند.
ابزار ماشین آلات Honka NC-115/1000 دارای وزن کل 6600 کیلوگرم است و از چدن با کیفیت بالا ساخته شده است که ثبات کلی ، استحکام و قابلیت ماشینکاری ابزار ماشین را تضمین می کند.
دوک
NC-115/1000 مجهز به دوک نخ ریسی چاک است و مدل بینی ANSIA2-11 مجهز به چاک قدرت سه فک 18.0 (380 میلی متر) با مجموعه ای از فک های نرم به عنوان استاندارد است.
قدرت موتور دوک دوک: 22 کیلو وات (مداوم) ، 27.5 کیلو وات (15 دقیقه مداوم).
اسپیندل دستگاه NC-115/1000 مجهز به یک درایو موتور آلفا با سرعت 1000 دور در دقیقه و گشتاور دارای امتیاز 285 نانومتر (15 دقیقه) با سرعت اساسی 625 دور در دقیقه است.
اسپیندل NC-115/1000 کمربند محور است.
اسپیندل دارای پنج یاتاقان است - یک بلبرینگ غلتکی و چهار یاتاقان تماس زاویه ای. یک جفت یاتاقان تماس زاویه ای در قسمت جلویی و عقب دوک نصب شده است تا استحکام کلی دوک نخ ریسی را افزایش دهد. 2 یاطاقان تماس زاویه ای در قسمت جلوی دوک ، 15 میلی متر از یاتاقان های غلتکی نصب شده اند تا دقت رونوشت دوک را افزایش دهند. بلبرینگ در قسمت جلوی دوک 170 میلی متر است.
ترکیبی از یاتاقان های غلتکی و یاتاقان های تماس زاویه ای به سیستم ثبات حرارتی عالی و افزایش استحکام شعاعی و محوری می دهد. قسمت جلویی دوک نخ ریسی برای جلوگیری از تأثیرگذاری محیط بیرونی در داخل دوک نخ ریسی مهر و موم شده است.

دوک نخ ریسی سری NC-115/1000 مجهز به یک رمزگذار مغناطیسی غیر تماسی برای ضربه زدن سفت و سخت ، نمایه سازی 1 درجه و موقعیت یابی دوک نخ ریسی است.
مکانیسم بستن هیدرولیک فوق العاده نازک با سیستم مدار خنک کننده می تواند به یک آداپتور چاک سه جانبه یا آداپتور کولت به قطعه های کاری وصل شود. این دستگاه به دلیل استفاده از سیلندرهای چرخشی باریک دارای یک ردپای کوچک است.
سنج فشارسوی چرخشی هیدرولیکی در سمت چپ جلوی دستگاه ثابت شده است تا بتواند نیروی فعلی را روی چاک یا کولت مشاهده کند.
فشار هیدرولیک سیلندر دوار از 74PSI (5 کیلوگرم در سانتی متر مربع) به 592PSI (40 کیلوگرم) قابل تنظیم است. فشار بستن دوک نخ ریسی را می توان به راحتی از طریق درب سرویس سمت چپ تنظیم کرد. یک سوئیچ اتصال ایمنی بر روی درب دسترسی نصب شده است.
فشار بستن دوک نخ ریسی را می توان از 500 کیلوگرم به 4000 کیلوگرم تنظیم کرد. حداکثر سفر دوک نخ ریسی نوار کراوات دوک نخ ریسی 15 میلی متر است. نوار کراوات اسپیندل NC-115/1500 دارای ظرفیت توان 120 میلی متر است.
برجک
NC-115/1000 مجهز به یک برجک سروو دو جهته استاندارد 12 موقعیتی است. می توان آن را با ابزارهای ساقه مربع 25*25 میلی متر سمت چپ و راست و ابزارهای ساکت گرد 50 میلی متر ، 12 ایستگاه نصب کرد.
این برجک توسط موتورهای سروو بدون برس هدایت می شود و با دقت و قابل اعتماد توسط یک دیسک دنده پایان سه تکه قفل شده است. زمان تغییر ابزار مجاور برجک تنها 0.18 ثانیه است.
دورترین موقعیت ابزار برجک در 1.0 ثانیه فهرست بندی می شود. قابلیت تکرار برجک 2.5 ثانیه قوس است.

راه های راهنما و پیچ ها
تختخواب NC-115/1000 از دو ریل راهنمای توپ خطی خطی ژاپنی #55/ #55 در محور x و محور z استفاده می کند و دو اسلاید برای هر راه آهن دارد که از استحکام بسیار خوبی برخوردار هستند و مقاومت در برابر سایش دارند.
در مقایسه با راهنمای کشویی معمولی ، یک راهنمای نورد خطی مقاومت اصطکاک کمتری ، بدون تولید گرما و گسترش حرارتی کمتری دارد. علاوه بر این ، راهنمای نورد از دقت موقعیت یابی بالاتری برخوردار است ، سرعت خوراک سریعتر ، زمان عدم برش کوتاه تر ، کاهش زمان چرخه ، سایش کمتر و پارگی ، عمر دستگاه طولانی تر و پایداری ماشینکاری طولانی تر.
سرعت عبور سریع تا 20 متر در دقیقه برای محورهای X- و Z در دسترس است.
Lathes سری NC-115/1000 مجهز به توپ های با دقت درجه یینتی C-3 در محور X-Axis و C-3 با محور Z است که گسترش حرارتی را به حداقل می رساند و استحکام ، پایداری و صحت را بهبود می بخشد.
توپ محور X دارای قطر 40 میلی متر و فاصله دندان 5 میلی متر است. توپ محور z دارای قطر 50 میلی متر و فاصله دندان 10 میلی متر است. حداکثر رانش محور x و محور z 1080n.m است.
سیستم روغن کاری

NC-115/1000 مجهز به سیستم روغن کاری متمرکز اتوماتیک به عنوان استاندارد است که امکان روغنکاری آسان روغن از تمام قسمت های متحرک دستگاه را فراهم می کند و خرابی را کاهش می دهد. استفاده از روغن کاری روغن ، روغن کاری قابل اعتماد از تمام قسمت های متحرک دستگاه را تضمین می کند ، هزینه های روغن کاری را کاهش می دهد و از نظر محیط زیست سازگار است.
سیستم خنک کننده
NC-115/1000 از نظر ارگونومیک با ورق ورق ضخیم و مخازن آب خنک کننده طراحی شده است که امکان بازیافت کامل تراشه ها و آب خنک کننده را فراهم می کند و محیط کار را تمیز نگه می دارد.
ورق فلز این دستگاه از تمام قسمت های اصلی حرکت دستگاه محافظت می کند.
دستگاه با یک درب کشویی داخلی با یک پنجره بزرگ شیشه ای نصب شده است. درب اصلی ایمنی به هم پیوسته است. از مایع خنک کننده مبتنی بر آب یا روغن استفاده می شود.
نازل های خنک کننده در انتهای پیشانی و خنک کننده بیش از حد جدا شده استاندارد هستند. سرعت جریان خنک کننده 12 لیتر در دقیقه. ظرفیت مخزن خنک کننده 125 لیتر ، فشار خنک کننده 18 بار.
نقاله تراشه به عنوان استاندارد
نقاله تراشه قابل جابجایی با چرخ های با زاویه بزرگ مجهز است و برای تمیز کردن به راحتی می توان آن را بیرون کشید.

سیستم کنترل
تمام مدلهای NC-115/1000 مجهز به رابط پیش تعیین کننده نوار نقاله تراشه هستند. رابط RS-232-C استاندارد است.
پانل عامل دستگاه NC-115/1000 به راحتی قابل استفاده است ، با دکمه های خوب و برچسب زدن آسان برای درک. صفحه کلید از فیلم پلی استر ساخته شده است و در برابر آسیب بسیار قابل اعتماد و مقاوم است.
الزامات الکتریکی
ابعاد دستگاه: L 3980mm ، W 2150mm ، H 1920mm (با نوار نقاله تراشه به عنوان استاندارد). وزن تقریبی انتقال دستگاه: 8000 کیلوگرم.
دستگاه NC-115/1000 ، هنگامی که مجهز به سیستم کنترل FANUC 0I-TF/PULS است ، با بار کامل 80 آمپر (FLA) ، (30KVA) 220 ولت ، 3 فاز ، 50Hz تأمین می شود. تمام ولتاژهای دیگر به یک ترانسفورماتور اضافی نیاز دارند.

دیگر

ضربه زدن سفت و سخت یک ویژگی استاندارد در NC-115/1000 است و امکان حرکت همزمان دقیق اسپیندل و محور Z را فراهم می کند و از دقت و سرعت ضربه زدن اطمینان می دهد. ضربه زدن به دارنده ابزار بهره برداری شناور نیاز دارد.
محور X و محور Z مجهز به سرویس دهنده های Fanauc/1.8kW هستند که مستقیماً با پیچ ها (اتصالات سفت و سخت) همراه هستند و هیچ از دست دادن واکنش نشان می دهند. اتصالات انعطاف پذیر در اتصالات خطاهای مونتاژ را به دلیل جهت گیری موازی یا زاویه ای از بین می برد.
NC-115/1000 مجهز به یک چراغ کار روشن LED است که نمای اپراتور از محل کار دستگاه را تسهیل می کند. NC-115 // 1000 مجهز به شاخص وضعیت سه رنگ برای نشان دادن وضعیت عملیاتی دستگاه است.
سنجهای فشار نصب شده در قسمت جلوی دستگاه ، دسترسی آسان به فشار اصلی سیستم هیدرولیک ، فشار بستن دوک نخ ریسی و دم هیدرولیک اختیاری را فراهم می کند. دسترسی به فضای داخلی دستگاه را می توان از طریق یک درب جانبی قابل جابجایی به دست آورد تا فشار واحد بستن هیدرولیک و دم هیدرولیک اختیاری را تنظیم کند.
مجموعه کاملی از مستندات برای سیستم دستگاه / CNC.
آموزش رایگان 2.0 روزه برای برنامه نویسان و اپراتورها توسط تکنسین های Honka. دستگاه NC-115/1000 با یک جعبه ابزار از جمله اسپانرها و ابزارها تهیه می شود. $ $
