شرکت فناوری Ningbo Hongjia CNC ، آموزشی ویبولیتین خانه / محصولات / سری تراش عمودی / تراش عمودی V600 CNC

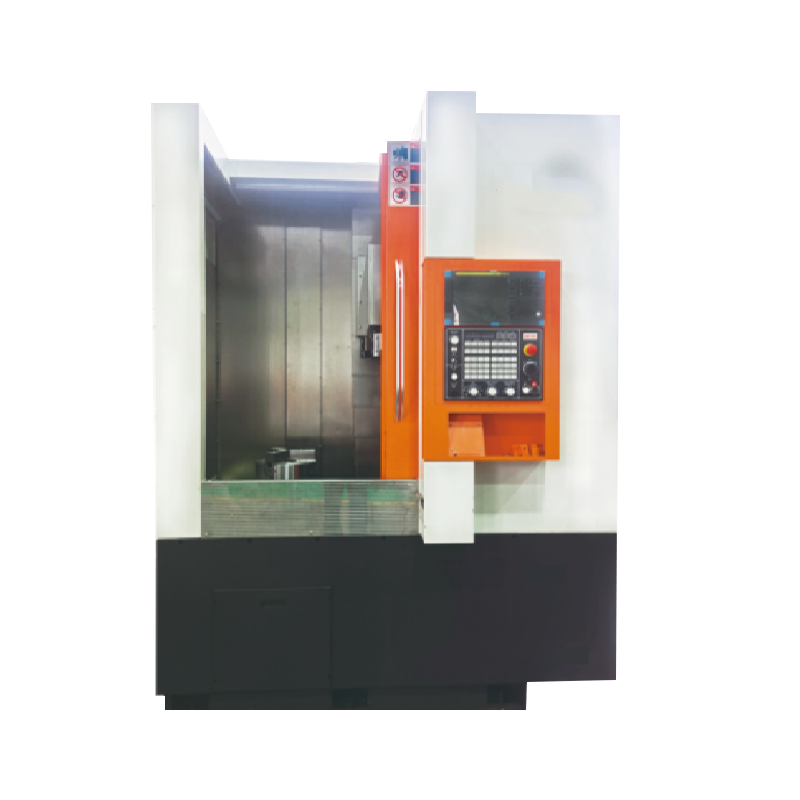

تراش عمودی V600 CNC

V600 CNC Lathe عمودی یک دستگاه ماشین آلات عالی و عالی با مقرون به صرفه است ، ابزار ماشین آلات X یک ساختار ستون پویا بیش از حد موقعیتی را تصویب می کند ، با سه ریل راهنما پیکربندی می شود ، با یک مقطع یاتاقان بزرگ ، به طوری که ابزار ماشین آلات دارای درجه بالایی از استحکام و شوک است ، می تواند از نظر ظاهری با اطمینان بالا ، برش با بار بالا و می تواند در داخل باشد. سطوح ، قوس های دایره ای و همچنین اشکال پیچیده سطح بازگشت چرخش با سرعت بالا فلز آهنی ، فلزات غیر آهنی و برخی از قسمت های غیر فلزی از ماشینکاری خشن و پایان.
به طور کلی: طراحی ادغام الکترومکانیکی ، ساختار جمع و جور ، طرح مناسب ، مدل سازی زیبا. دستگاه حفاظت شده محصور ، حذف خودکار تراشه عقب ، بستن اتوماتیک چاک برق هیدرولیک. کل دستگاه یک طراحی بهینه سازی عناصر محدود ، عملکرد قابل اعتماد ، استحکام پویا خوب و عملکرد پایدار را اتخاذ می کند.
پایه: پایه یک پایه از نوع جعبه جدایی ناپذیر است ، و طرح دنده ای بهینه توسط عناصر محدود طراحی شده است که باعث می شود دستگاه از استحکام خوبی برخوردار باشد و مواد چدن با چگالی بالا را اتخاذ می کنند ، که دارای استحکام بالا و خاصیت ارتعاش و لرزش خوب است.
ستون: یک ستون مقطع مستطیل شکل روی پایه قرار دارد ، صفحه درگ سه ریل سیم ثابت را به ستون تصویب می کند که یکی از آنها در پایین پشتیبانی می شود ، به طوری که ابزار دستگاه از استحکام بهتری برخوردار است ، می تواند در برابر برش سنگین مقاومت کند و برای مدت طولانی دقت بالایی را حفظ می کند.
دوک اسپیندل: دوک نخ ریسی توسط یک موتور دوک نخ ریسی با کارایی بالا هدایت می شود ، و بلبرینگ اسپیندل یاتاقان های غلتکی دو ردیف با دقت بالا و یاتاقان های تماس با زاویه ای دو طرفه را تصویب می کند ، در حالی که پشتیبانی عقب یاتاقان های غلتکی استوانه ای با دقت بالا ، که می تواند الزامات بارهای بار محوره و شراط را برآورده کند.
دارنده ابزار: دارنده ابزار هیدرولیک افقی با کارایی بالا ، دارای نیروی برش بزرگ ، قابلیت اطمینان بالا و تداخل ماشینکاری کوچک. تغذیه: x ، ابزار جهت سفر توسط یک موتور سروو ، انتقال پیچ توپ دقیق ، پیچ اتخاذ می شود سطح C3 نوار راهنمای توپ با قطر بزرگ ، طرح پیش فشار ، استحکام بالا و دقت خوب. هر یک از راهنمای محور یک راهنمای غلتکی را اتخاذ می کند ، یک راهنمای راهنمای غلتکی خطی ویژگی های مقاومت در برابر اصطکاک بالا ، دقت بالا ، بار بالا و غیره را دارد که برای کارآیی بالا و دقیق ماشینکاری سنگین است.
سیستم: اتخاذ FANUC 0I-TF PLUS (5) سیستم CNC و سیستم سروو طولی و عرضی AC ، عملکرد قابل اعتماد. $ $

+ با ما تماس بگیرید
  • تراش عمودی V600 CNC

اطلاعات تولیدی

پیکربندی ماشین

V600 CNC Lathe عمودی یک دستگاه ماشین آلات عالی و عالی با مقرون به صرفه است ، ابزار ماشین آلات X یک ساختار ستون پویا بیش از حد موقعیتی را تصویب می کند ، با سه ریل راهنما پیکربندی می شود ، با یک مقطع یاتاقان بزرگ ، به طوری که ابزار ماشین آلات دارای درجه بالایی از استحکام و شوک است ، می تواند از نظر ظاهری با اطمینان بالا ، برش با بار بالا و می تواند در داخل باشد. سطوح ، قوس های دایره ای و همچنین اشکال پیچیده سطح بازگشت چرخش با سرعت بالا فلز آهنی ، فلزات غیر آهنی و برخی از قسمت های غیر فلزی از ماشینکاری خشن و پایان.
به طور کلی: طراحی ادغام الکترومکانیکی ، ساختار جمع و جور ، طرح مناسب ، مدل سازی زیبا. دستگاه حفاظت شده محصور ، حذف خودکار تراشه عقب ، بستن اتوماتیک چاک برق هیدرولیک. کل دستگاه یک طراحی بهینه سازی عناصر محدود ، عملکرد قابل اعتماد ، استحکام پویا خوب و عملکرد پایدار را اتخاذ می کند.
پایه: پایه یک پایه از نوع جعبه جدایی ناپذیر است و طرح دنده ای بهینه توسط عناصر محدود طراحی شده است ، که باعث می شود دستگاه از استحکام خوبی برخوردار باشد و مواد چدن با چگالی بالا را اتخاذ می کنند ، که دارای مقاومت بالا و خاصیت ارتعاش و لرزش خوب است.
ستون: یک ستون مقطع مستطیل شکل روی پایه قرار دارد ، صفحه درگ سه ریل سیم ثابت را به ستون تصویب می کند که یکی از آنها در پایین پشتیبانی می شود ، به طوری که ابزار دستگاه از استحکام بهتری برخوردار است ، می تواند در برابر برش سنگین مقاومت کند و برای مدت طولانی دقت بالایی را حفظ می کند.
دوک اسپیندل: دوک نخ ریسی توسط یک موتور دوک نخ ریسی با کارایی بالا هدایت می شود ، و بلبرینگ اسپیندل یاتاقان های غلتکی دو ردیف با دقت بالا و یاتاقان های تماس با زاویه ای دو طرفه را تصویب می کند ، در حالی که پشتیبانی عقب یاتاقان های غلتکی استوانه ای با دقت بالا ، که می تواند الزامات بارهای بار محوره و شراط را برآورده کند.
دارنده ابزار: دارنده ابزار هیدرولیک افقی با کارایی بالا ، دارای نیروی برش بزرگ ، قابلیت اطمینان بالا و تداخل ماشینکاری کوچک. تغذیه: x ، ابزار جهت سفر توسط یک موتور سروو ، انتقال پیچ توپ دقیق ، پیچ اتخاذ می شود سطح C3 نوار راهنمای توپ با قطر بزرگ ، طرح پیش فشار ، استحکام بالا و دقت خوب. هر یک از راهنمای محور یک راهنمای غلتکی را اتخاذ می کند ، یک راهنمای راهنمای غلتکی خطی ویژگی های مقاومت در برابر اصطکاک بالا ، دقت بالا ، بار بالا و غیره را دارد که برای کارآیی بالا و دقیق ماشینکاری سنگین است.
سیستم: اتخاذ FANUC 0I-TF PLUS (5) سیستم CNC و سیستم سروو طولی و عرضی AC ، عملکرد قابل اعتماد.

پارامتر فنی

قسمت واحد V-600
دامنه پردازش حداکثر قطر چرخش (بدنه/زین تختخواب) 最大车削直径 نوع بلوک مگنی مگنی φ600 (نوع دیسک) φ450 (کلاس محور)
حداکثر ارتفاع قطعه کار مگنی 450
قطر چاک هیدرولیک مگنی φ381 (15 ")
اصلی محور نوع سر دوک نخ ریسی A2-11
مشخصات سوراخ مخروط دوک نخ ریسی 1:20
دوک نخ ریسی از طریق سوراخ مگنی φ66
سرعت دوک نخ ریسی دور در دقیقه 50-2000
قدرت امتیاز موتور اصلی kW 15/18.5
زین سکته مغزی محوری x/z مگنی 350/600
حرکت گذشته سرعت x/z م/دقیقه 16/20
گشتاور موتور سروو x/z NM 20/27
راهنمای تختخواب عرض ریلی x/z مگنی 35/45 (نوع غلتک)
مدل پیچ توپ X/Z 4010/4010
نگهدارنده چاقو شماره چاقو نگه داشتن 12
زمان تغییر ابزار ثانیه/ ایستگاه 0.6
اندازه ابزار (چرخش/کسل کننده) مگنی 32*32/φ50
دیگر ظرفیت قدرت kva 35
ابعاد ابزار ماشین (طول x عرض x ارتفاع) (به استثنای نقاله تراشه) مگنی 1750*2500*2700
وزن ماشین kg $ $ 6200
PREV: CK-5116B زیمنس 808D CNC تراش عمودی تک ستونی
NEXT: No next article

محصولات توصیه شده

در تماس باشید

+ SUBMIT
شرکت فناوری Ningbo Hongjia CNC ، آموزشی ویبولیتین
شرکت فناوری Ningbo Hongjia CNC ، آموزشی ویبولیتین
شرکت فناوری Ningbo Hongjia CNC ، آموزشی ویبولیتین در سال 2006 آغاز شد و در سال 2018 تأسیس شد. در منطقه Qianwan New ، Ningbo City ، استان ژجیانگ ، بال جنوبی چین یانگ تسه منطقه دلتا منطقه واقع شده است. این شرکت متخصص در تحقیق ، توسعه ، تولید و فروش تجهیزات برش فلز CNC است. به عنوان یک چین تراش عمودی V600 CNC supplier and custom تراش عمودی V600 CNC companyHongjia CNC با قدرت فنی قوی و تجربه صنعت غنی ، متعهد است که راه حل های پیشرفته CNC را برای تأمین نیازهای مشتریان در صنایع مختلف ارائه دهد.
گیاه و تجهیزات
  • ظاهر کارخانه
  • ظاهر کارخانه
  • تجهیزات
  • تجهیزات
  • تجهیزات
  • تجهیزات
  • تجهیزات
چه خبر است
دانش صنعت

تراش عمودی V600 CNC: یک ابزار برش فلزی کارآمد و دقیق

1. با رهبری فناوری ، ایجاد یک بستر پردازش کارآمد
تراش عمودی V600 CNC با استحکام زیاد و مقرون به صرفه بودن بسیار زیاد در بین بسیاری از محصولات مشابه قرار دارد. محور X از ابزار ماشین آلات ساختار ستون پویا فوق العاده موقعیتی ، مجهز به سه ریل راهنما و یک بخش بلبرینگ گسترده را اتخاذ می کند ، که از استحکام بالا و عملکرد عالی جذب شوک ابزار دستگاه استفاده می کند. این طرح V600 را قادر می سازد تا به راحتی با کارهای برش با دقت بالا و با بار بالا مقابله کند ، خواه پردازش خشن و اتمام آهن ، فلزات غیر آهنی یا برخی از مواد غیر فلزی باشد.

2. طراحی مکاترونیک ، ساختار جمع و جور و زیبا
طراحی کلی از تراش عمودی V600 CNC مفهوم پیشرفته مکاترونیک ، با یک ساختار جمع و جور ، طرح مناسب و شکل زیبا را تجسم می کند. دستگاه محافظ بسته آن به طور موثری ایمنی عملیاتی را تضمین می کند ، سیستم حذف تراشه اتوماتیک بار تمیز کردن دستی را کاهش می دهد و قدرت هیدرولیک چاک متوجه بستن خودکار قطعه کار می شود و باعث افزایش بیشتر کارایی پردازش می شود. ابزار ماشین آلات طراحی بهینه سازی عناصر محدود را به عنوان یک کل اتخاذ می کند ، که قابلیت اطمینان عملکرد ، استحکام پویا برتر و عملکرد پایدار را تضمین می کند و پایه و اساس کاملی برای پردازش با کیفیت بلند مدت فراهم می کند.

3. بنیاد جامد ، ریخته گری بدنه دستگاه با رو به رشد
پایه ابزار دستگاه ساختار جعبه جدایی ناپذیر را اتخاذ می کند. طرح دنده با روش عناصر محدود بهینه شده است ، همراه با مواد چدن با چگالی بالا ، به ابزار دستگاه استحکام خوبی و مقاومت لرزه ای عالی می دهد. این طرح نه تنها پایداری کلی ابزار ماشین را بهبود می بخشد بلکه پشتیبانی شدیدی را برای پردازش با دقت بالا فراهم می کند.

4. ستون جامد ، با چالش های برش سنگین
ستون مقطع مستطیل شکل واقع در پایه مجهز به سه ریل راهنمای ثابت بر روی ستون است که یکی از آنها یک پشتیبانی پایین است که استحکام ابزار ماشین را تا حد زیادی تقویت می کند و این امکان را برای مقاومت در برابر عملیات برش سنگین و حفظ دقت بالایی برای مدت طولانی فراهم می کند.

5. اسپیندل با کارایی بالا برای برآورده کردن الزامات پردازش پیچیده
دوک نخ ریسی V600 CNC عمودی توسط یک موتور اسپیندل با کارایی بالا هدایت می شود. یاتاقان های دوک نخ ریسی از یاتاقان های غلتکی استوانه ای دو ردیف با دقت بالا و یاطاقان تماس با زاویه ای دو طرفه استفاده می کنند. پشتیبانی انتهای عقب همچنین از یاتاقان های غلتکی استوانه ای دو ردیف با دقت بالا استفاده می کند. این پیکربندی تضمین می کند که ابزار دستگاه می تواند در هر دو جهت محوری و شعاعی ، نیروهای برش بزرگی را تحمل کند و در شرایط پردازش پیچیده ، نیازهای با دقت بالا را برآورده کند.

6. سیستم ابزار کارآمد برای بهبود کارآیی پردازش
ابزار ماشین آلات مجهز به یک دارنده ابزار هیدرولیک افقی با کارایی بالا است که دارای ویژگی های نیروی برش بزرگ ، قابلیت اطمینان بالا و تداخل پردازش کم است و یک انتخاب ایده آل برای پردازش کارآمد است. از نظر تغذیه ، حرکت ابزار در جهت X و Z توسط یک موتور سروو هدایت می شود و توسط پیچ توپ دقیق رانده می شود. این پیچ برای اطمینان از استحکام بالا و دقت زیاد ، یک طرح پیش از بارگذاری میله راهنمای با قطر بزرگ C3 را اتخاذ می کند. ریل های راهنما هر محور ریل های راهنمای غلتکی هستند که ویژگی های مقاومت در برابر اصطکاک کم ، دقت بالا و ظرفیت بار قوی را دارند و برای پردازش برش سنگین کارآمد و دقیق بسیار مناسب هستند.

7. سیستم پیشرفته کنترل پایدار را تضمین می کند
تراش عمودی V600 CNC ، سیستم CNC FANUC 0I-TF PLUS (5) CNC و سیستم های سروو طولی و جانبی AC را تصویب می کند. عملکرد سیستم قابل اعتماد است و ضمانت کاملی برای عملکرد کارآمد و پایدار ابزار دستگاه ارائه می دهد. این پیکربندی نه تنها دقت پردازش را بهبود می بخشد ، بلکه روند کار را نیز ساده می کند ، و این امر می تواند حتی کارهای پیچیده پردازش را انجام دهد. $ $
